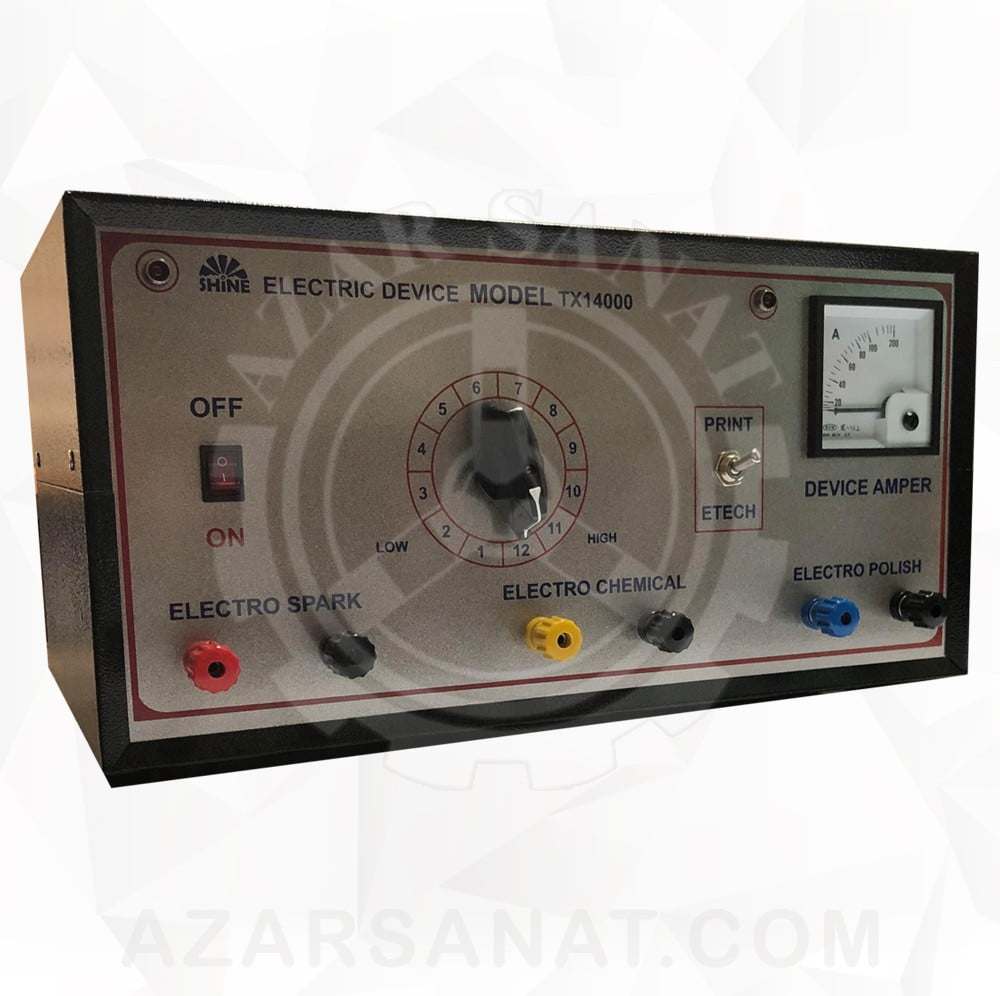

دستگاه حکاکی الکتروشیمیایی شاین

روش حکاکی و مارک زنی الکتروشیمیایی یک راه منحصر به فرد برای حصول بهترین کیفیت و کمترین هزینه درمارک زنی دائم برروی فلزات می باشد.
عمق حکاکی از سه میکرون تا حد اکثر صد و پنجاه میکرون بسته به جنس قطعه فلزی می تواند متغیر باشد . این عمل در زمان کوتاهی انجام پذیرفته و فقط با تغییر یک کلید روی دستگاه می توان طرح مورد نظر را حک نمود.
در این روش چون هیچگونه ترس مکانیکی از قبیل فشار ، ضربه و حرارت استفاده نمی شود ، بنابراین هیچگونه تغییری نیز در استانداردهای قطعه صورت نمی پذیرد . عمل حکاکی بدون توجه به سختی فلز ، بر روی کلیه فلزات اعم از خالص ، آلیاژی و یا آبکاری شده با اشکال مختلف از قبیل تخت ، مدور ، محدب و مقعر قابل انجام می باشد . با این روش می توان عدد و حروف ، درجه بندی ، بارکد ، طرحهای گرافیکی ، آرم و علائم تجاری را بر روی محصولات فلزی حک نمود

در زیر ، نه مزیت مهم این سیستم در مقایسه با دستگاههای مارک زنی لیزری و  را مشاهده می نمایید: CNC

جهت کار با دستگاه،نیازی به آشنایی باسیستمهای نرم افزاری و برنامه نویسی ندارید..1
هزینه نگهداری این نوع دستگاه ها تقریبا صفر است.2
از لحاظ ابعادی و مکانیکی ، هیچ آسیبی به قطعات نمی رساند.3
.4مکان حکاکی روی قطعات با سختی بسیار بالا ( ترد و شکننده ) را دارد
.5برای مارک زنی روی قطعات بزرگ و دارای اشکال هندسی نامنظم،هیچ محدودیتی ندارد.
.6قیمت این نوع دستگاهها بسیار پایین تر از دستگاههای لیزری و CNC می باشد.
.7با برق 220 ولت خانگی کار می کند.
.8ابعاد : طول 26 سانتی متر،عرض 20 سانتی متر و ارتفاع 12 سانتی متر
9.وزن تقریبی 8 کیلوگرم

این دستگاه می تواند برروی انواع اجسام فلزی با ابعاد و اشکال گوناگون عمل حک و چاپ را با دقت بالا انجام دهد از جمله :

•    حکاکی و چاپ برروی فولادهای سخت شده و آلیاژی
•    حکاکی و چاپ برروی ابزارهای برش مانند قلاویز،مته و …
•    حکاکی و چاپ برروی ست جراحی بیمارستانی
•    حکاکی و چاپ برروی شیرآلات بهداشتی و صنعتی
•    حکاکی و چاپ برروی هدایای تبلیغاتی مانند خودکار،جاکلیدی،لیوان و …
•    حکاکی و چاپ برروی لوازم آشپزخانه مانند کارد،قاشق،چنگال و …
•    حکاکی و چاپ برروی آهن،چدن،برنج،آلومینیوم،مس و …
•    حکاکی و چاپ برروی لوستر و قطعات تزئینی
•    حکاکی و چاپ برروی انواع اره های نجاری
•    حکاکی و چاپ برروی انواع لوله های فلزی
•    حکاکی و چاپ برروی قطعات خودرو

این دستگاه برای حک الکترو شیمیایی بسیار سریع و ظریف بر روی مواد مختلف و به خصوص فلزات به کار می رود. این دستگاه کاربردهای متعددی دارد. اما کاربردهای آن را به طور کلی می توان شامل دو گروه دانست که عبارتند از کاربرد در خط تولید برای مارک زنی و حکاکی قطعات و کاربرد خدماتی (انجام کارهای سفارشی). این دستگاه می تواند بدون استفاده از مواد اضافی، بر روی انواع فلزات و آلیاژهای آن ها عمل حکاکی را انجام دهد. ظرافت این دستگاه در حدی است که با استفاده از آن می توان عکس افراد یا مناظر را نیز روی سطح حکاکی نمود. توانائی های دستگاه این دستگاه توانائی مارک زنی بصورت طرح مشکی، طرح سفید و حکاکی طرح عمیق را دارا میباشد. منظور از ایجاد طرح مشکی یعنی اکسید نمودن مولکولهای سطحی فلز (اکسیداسیون). منظور از ایجاد طرح سفید یعنی برداشت یک لایه بسیار نازک از سطح فلز از یک میکرون تا صد میکرون( احیا )و نمایان شدن رنگ فلز پایه. کسری وزن هنگام مارک زنی روی فلزات گرانبها مانند طلا ونقره، بسته به مقدار عمق طرح است. مثلا تا عمق پنج میکرون، کسری وزن بسیار نا محسوس و قابل اغماض است گرچه مقدار کسر شده در ظرف محلول جمع و قابل بازیافت میباشد. ماندگاری طرح با ایجاد عمق به اندازه پنج میکرون، حداقل بیست سال است. این دستگاه فقط روی قطعات فلزی ( رسانای جریان الکتریسیته) میتوانند مارک زنی نمایند. از این دستگاه جهت حکاکی و مارک زنی طلا-نقره-استیل-آلومینیوم-مس و فولاد می توان استفاده کرد. با این دستگاه، یک اپراتور در یک شیفت کاری 8 ساعته میتواندحداقل دو هزار قطعه را با کیفیت عالی مارکزنی
نماید

ویژگی دستگاه حکاکی الکتروشیمیایی :

– سیستم دستی
– دارای توان مصرفی 1000 وات
– عدم محدودیت در ابعاد طرح
– صرف 0.5 تا 1 ثانیه زمان برای حکاکی هر قطعه
– توانایی حک 2000 قطعه در روز
– کنترل قدرت خروجی دستگاه بصورت پیوسته و امکان انتخاب حالت دلخواه

توانائی های دستگاه حکاکی الکتروشیمیایی

هزینه نگهداری این دستگاه ها تقریبا صفر است.
هر شابلون ارائه شده به همراه دستگاه، بطور متوسط، میتواند تا سه هزار بار مورد استفاده قرار گیرد. اگر به عنوان مثال یک طرح پنجاه بار در یک شابلون 25×35 سانتی متر مربع تکثیر شده است. و با هر شابلون بتوان حداقل سه هزار قطعه را مارک زنی نمود پس در مجموع با یک شابلون
25×35 سانتی متر مربع میتوان یکصد و پنجاه هزار قطعه را مارک زنی کرد.(شابلون اولیه رایگان ارائه می گردد
هزینه ایجاد یک مارک به ابعاد تقریبی 5×5 سانتیمتر مربع، تقریبا بیست ریال برآورد شده است.

دستگاه حکاکی الکتروشیمیایی

ماشین آلات حکاکی به روش الکتروشیمیایی جهت حک آرم و مشخصات فنی محصولات فلزی بکار میرود.با استفاده از این روش میتوان هر نوع طرح گرافیکی،متون فارسی،یا لاتین را بر روی انواع فلزات (چدن،انواع فولادهای ساده و آلیاژی آلومینویم و آلیاژهای آن، انوع استنسیل و..) حکاکی نمود و عمق حکاکی از 3 الی 100 میکرون قابل تنظیم است.
این دستگاه توانایی حکاکی سطوح تخت یا استوانه ای را داشته و به صورت سفید یا سیاه حکاکی می نماید.َ
در این روش از طریق عبور جریان الکتریسیته از فلز با واسطه الکترولیت مخصوص آن فلز و استنسیل،طرح یا کاراکترهای

روی استنسیل برروی فلز حک می شود.

این روش برروی همه فلزات (چدن،انواع فولادهای کربنی و آلیاژی،آلومنیوم،استیل،…)کارایی دارد.

عمق حکاکی قابل تنظیم از 3 تا 100 میکرون (0.003mm تا 0.1mm) است.

این سیستم نیازمند مواد مصرفی شامل الکترولیتهای مخصوص هر فلز و استنسیل طرح مورد نظر است.

ویژگیها:

- قابلیت حکاکی آرم و طرح های گرافیکی

- قابلیت حکاکی حروف انگلیسی و فارسی در هر اندازه

- سرعت بالا با قابلیت حکاکی از 2000 تا 10000 قطعه در روز

- هزینه بسیار کم

- ماندگاری طولانی

موارد کاربرد:

- قطعات خودرو

- ابزارهای برشی،تیغه اره،قلاویز،تیغچه فرز و …

- ملزومات و تجهیزات ارتوپدی،پزشکی و بیمارستانی

- ابزار سازی در صنایع نجاری،تاسیساتی و ساختمانی

- ملزومات آشپزخانه مانند چاقو،قاشق و …

- هواپیمایی و نظامیو سایر صنایع کشور

دستگاه حکاکی به روش الکترو شیمیایی برای ثبت آرم و مشخصات فنی تولیدات صنعتی به کار میرود.

با استفاده از این تکنولوژی جدید می توان هر نوع طرح گرافیکی ، متون فارسی و لاتین را بر روی قطعات فلزی مانند چدن ، انواع فولاد های کربنی و آلیاژی ، آلومینیوم وآلیاژهای آن ، استیل و سایر فلزات سخت و نرم حکاکی نمود و علاوه بر سطوح تخت بر روی سطوح مدور نیز کارآیی دارد.
این دستگاه ها در مدل های دستی و نیمه اتوماتیک طراحی شده و به برق تک فاز شهری نیاز دارند.
هردستگاه دارای دو خروجی برای دو نوع حکاکی ساده و مشکی است که دارای قابلیت های تنظیم عمق حکاکی از 3 میکرون (003% میلی متر) تا 100 میکرون می باشد. (1% میلی متر)
مواد مصرفی دستگاه شامل الکترولیت های هر فلز و استنسیل ها در سه نوع کاغذی ، پلاستیکی و پار چه ای عرضه می شود

مواد مصرفی محلول : محلولهایی استاندارد متناسب با نوع فلز و عمق حکاکی با بهترین کیفیت و صد در صد ایمن، برای کاربر دستگاه و قطعات ( فارغ از خوردگی بعد از عمل حکاکی )
شاولونها :
الف – بادوام (سیلک)، جهت حکاکی برای تیراژ بالا، ارزان و بسیار با کیفیت
ب – کم دوام (کاغذی)، جهت حکاکی برای تیراژ پایین
