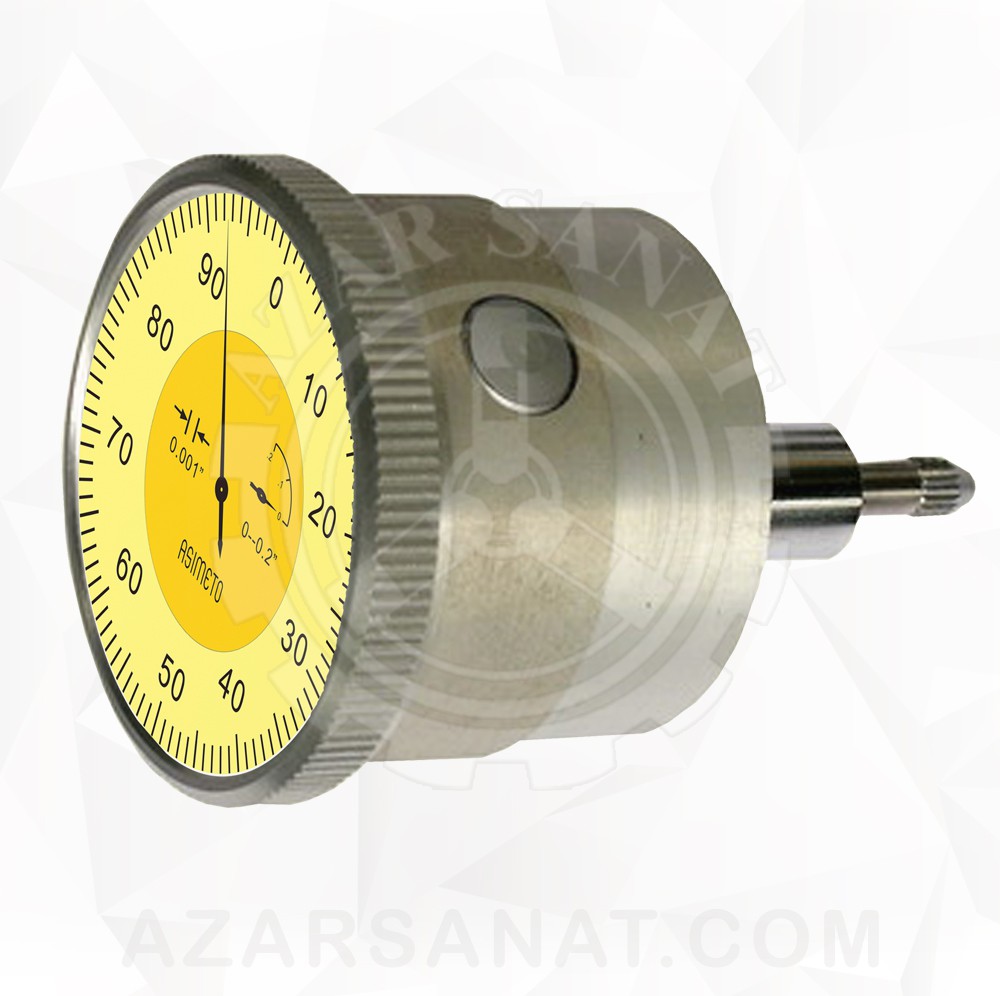

ساعت اندیکاتور افقی (پشت پیستون) آسیمتو

ساعت اندازه گیری یا ساعت اندیکاتور وسیله ای می باشد که پیچیدگی چندانی از نظر طرز کار ندارد کاربرد آن بسیار ساده می باشد و دارای تنظیمات خاصی در ابتدای کار نمی باشد .

برای تشخیص ناصافی ، لنگی ، ضخامت و مقدار دو پهنی قطعات کاربرد حتمی دارد و در آزمایشات اندازه گیری و تنظیمات در ماشین ها و کنترل اندازه ها نیز نقش مهمی ایفا می نماید ، علاوه بر آن کاربردهای ابتکاری زیادی برابر با ذوق اندازه گیر میتواند در کنترل قطعات و تعمیر و تنظیم و نصب و مونتاژ ماشین های صنعتی و تولیدی داشته باشد ، در دقت های مختلفی به علت سیستم کار آن می تواند وجود داشته باشد. اما دقت های متداول در صنعت یکصدم میلیمتر و یک هزارم اینچ می باشد .

دامنه اندازه گیری ساعت های یکصدم معمولا ده میلیمتر یا بیست میلیمتر ، ساعت های یک هزارم عموما یک میلیمتر و یک هزارم اینچ عموما نیم اینچ می باشد .

محاسن ساعت اندیکاتور

• اندازه های کوچک را در مقیاس بزرگ نشان می دهد
• در مقابل تغییر اندازه حساس هستند.
• نیروی دست شخص اندازه گیر در مقدار اندازه اثر نمی گذارد.
• حرارت دست به سیستم منتقل نمی شود.
• خطای چشمی کمتر است.
• کارگردن با آنها ساده است.

معایب ساعت اندیکاتور

• در مقابل ضربه خیلی حساس هستند.
• دامنه تغییرات آنها محدود است.
• قیمت آنها گران است.

اجزای تشکیل دهنده ساعت اندیکاتور

اجزای تشکیل دهنده یک ساعت اندیکاتور را می توان به دوبخش خارجی و داخلی تقسیم کرد.
