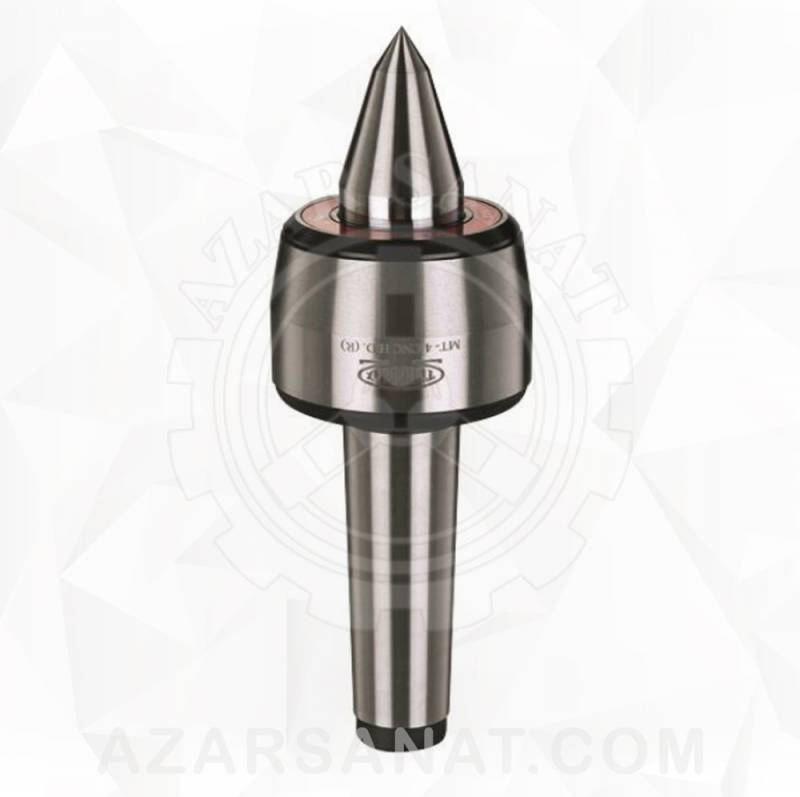

مرغک گردان دور بالا مخصوص کارهای سنگین – مدل نوک کوچک بلند ترنمکس هند

مرغک گردان دور بالا مخصوص کارهای سنگین – مدل نوک کوچک بلند مخصوص دستگاه های تراش CNC ترنمکس هند

CNC HEAVY DUTY – E MODEL EXTENDED POINT

توضیحات
قابلیت تحمل کردن دورهای بسیار بالا در بارهای سنگین

مناسب برای ماشین های CNC و دیگر ماشین های تراش سرعت بالا

بلبرینگ های به کار رفته ساخت کشور آلمان/ ژاپن هستند. سرویس بلبرینگ ها 2000 ساعت کارمفید می باشد

بلبرینگ ها به صورت استفاده دائمی با استفاده از گریس ۱۵ ISOFLEX NBU ساخت KULBER آلمان روغن کاری شده اند.

نمودار شماتیک مدل نوک کوچک بلند
کد مرس مدل نوک Ød mm ØD mm ØD1 mm L1 mm L2 mm L mm بیشترین وزن کار خطا میلیمتر بیشترین دور
HSC MT2 CNC HDR E MT-2 Extended Point 10 20 46 17.78 35 50.5 64 100 0.008
HSC MT3 CNC HDR E MT-3 Extended Point 12 28 62 23.825 51 64.5 81 300 0.008
HSC MT4 CNC HDR E MT-4 Extended Point 14 32 68 31.267 54.5 65 102.5 375 0.008
HSC MT5 CNC HDR E MT-5 Extended Point 16 38 87 44.399 65 83 129.5 900 0.008
HSC MT6 CNC HDR E MT-6 Extended Point 18 50 102 63.348 81 102 182 1875 0.015

عمر مفید تعویض بلبرینگ در ۲۰۰۰ ساعت کار

cnc hd r model extended point radial load diagram cnc hd r model extended point axial load diagram

بررسی قطعات Point CNC HD R مدل Extended Point

بررسی قطعات Point CNC HD R مدل Extended Point

قطعه جدا کننده مرغک گردان از دستگاه

Wedge%20Final%201

توضیحات تکمیلی
برند

TURNMAX ( ترن مکس )
