وی بلوک قابل تغییر در ارتفاع ( منشور V ) گروز هند

وی بلوک قابل تغییر در ارتفاع ( منشور V ) گروز هند

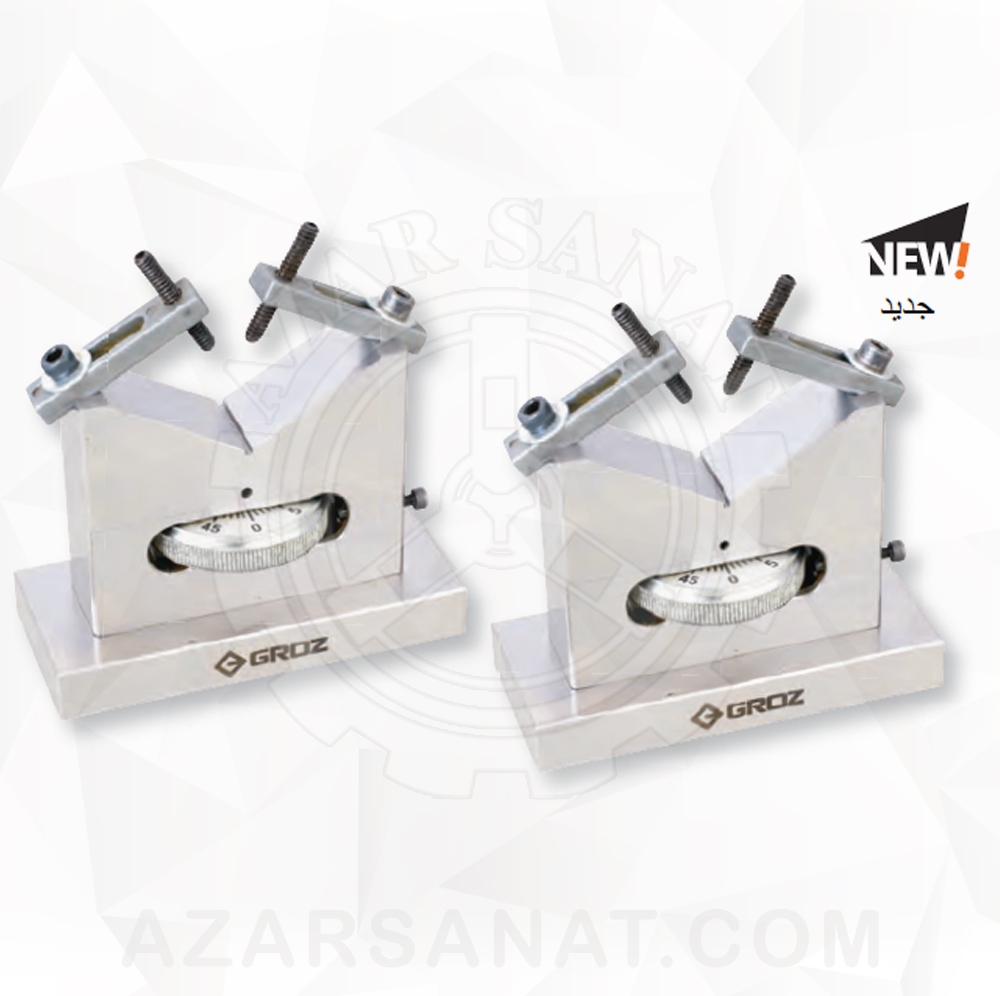

GROZ ADJUSTABLE VEE BLOCK SET

کد کالا HxWxL MM D MM
AVB/1P 75-23-100 5~ 125
توضیحات

این ابزار دقیق ، تمام کارهایى که در آن به بلوک ، جک هاى ماشینى و یا گوه نیاز است را انجام مى دهد.

مناسب براى بازرسى شفت ها و قطعاتى که داراى چندین قطر هستند.
ارتفاع V روى بلوک به راحتى براى شفت ها و میله ها با قطر متغیر تنظیم مى شود و براى بازرسى هاى سریع و بدون نیاز به استفاده از مراکز مناسب است.

سندان تا ۴۵۰ کیلوگرم را تحمل مى کند. قفل ارتعاش ( قفل موقعیت ) از لرزش و ارتعاش جلوگیرى مى کند.

زاویه گسترده V براى قطرهاى ۵ میلى متر تا ۱۲۵ میلى متر کاربرد دارد.

بیشترین مقدار باز شدن V=۱۲ میلى متر است. ورنیه درجات هر ۲۵ میکرون افزایش مى یابد.

در قالب جفت بلوک ( دوتایى ) فروخته مى شود.

اطلاعات فنی وى بلوک با قابلیت تنظیم ارتفاع جفت

۲۵ میکرون       اختلاف ارتفاع مجاز بین جفت هاى نظیر هم

۵ میکرون        صافى پایه

وى بلوک با قابلیت تنظیم ارتفاع

وى بلوک براى بررسى هم مرکز بودن قطرهاى مختلف روى میله پله اى استفاده مى شود.

بلوک با قابلیت تنظیم ارتفاع جفت

توضیحات تکمیلی
برند

Groz ( گروز هند )
