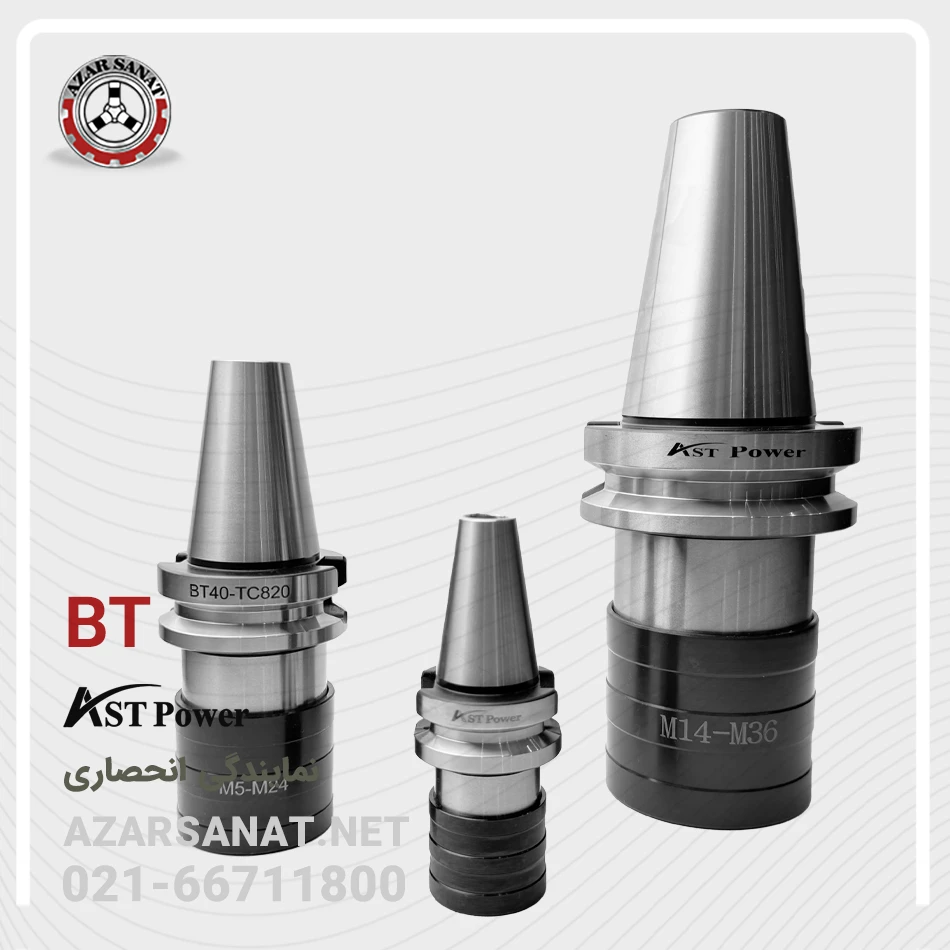

کلت قلاویزگیر BT – برند ASTPOWER

52,250,000 116,230,000

کلت قلاویزگیر BT فنردار
جبران طولی در محوری Z ( جهت جلوگیری از شکستن قلاویز )
مناسب استفاده برای انواع قلاویزهای متریک و اینچی
AST POWER BT COLLET TAPPING CHUCK



  • برند : ASTPOWER
  • اتصال پایدار با تماس فلنج و مخروط
  • تعویض سریع و دقیق در سیستم‌های ATC
  • سازگار با سایزهای BT30، BT40، BT50
  • پشتیبانی از فشنگی‌های TC312، TC820، TC1433
  • بازه قلاویزکاری: M1 تا M52
  • مناسب ماشین‌کاری سبک تا سنگین
  • عملکرد ثابت‌شده در خطوط تولید صنعتی
توضیحات

دنباله ابزارگیر BT – استاندارد ژاپنی برای ثبات و دقت در ماشین‌کاری

دنباله BT (BT Shank) یکی از پرکاربردترین استانداردهای ابزارگیر در جهان است که با طراحی مخروطی 7/24 و دو سطح تماس (مخروطی و فلنج)، تعادل بی‌نظیری بین استحکام، دقت و سرعت تعویض ابزار فراهم می‌سازد.

این نوع دنباله با ساختار متقارن و شفت کاملاً هم‌محور، گزینه‌ای ایده‌آل برای مراکز ماشین‌کاری CNC عمومی، نیمه‌سنگین و قالب‌سازی‌های صنعتی است.

technical map bt chuck
قطر بدنه (D)طول کل (L)قطر قلاویزمحدوده قلاویز (با تبدیل)محدوده قلاویز (استاندارد)سایز فشنگیسایز دنبالهکد کالا
37 mm65 mm1~12 mmM1-M1619 mmBT30BT30-TC312
55 mm100 mm1~22 mmM2-M30M5-M3031 mmBT30BT30-TC820
37 mm70 mm1~12 mmM1-M1419 mmBT40BT40-TC312
55 mm95 mm1~22 mmM2-M30M5-M3031 mmBT40BT40-TC820
78 mm140 mm6~40 mmM5-M52M14-M5248 mmBT40BT40-TC1433
37 mm80 mm1~12 mmM1-M1619 mmBT50BT50-TC312
54 mm100 mm1~22 mmM2-M30M5-M3031 mmBT50BT50-TC820
78 mm125 mm6~40 mmM5-M52M14-M5248 mmBT50BT50-TC1433
  • کاربرد در قلاویزکاری CNC:

این کلت به‌طور ویژه برای قلاویزکاری دقیق در دستگاه‌های CNC طراحی شده است و عملکرد پایداری در شرایط مختلف ماشین‌کاری ارائه می‌دهد.

  • دقت بالا و حداقل لنگی (Run-out):

ساختار دقیق و بالانس شده این ابزار، موجب حداقل لنگی محور (low runout) شده و کیفیت نهایی رزوه را به شکل چشم‌گیری افزایش می‌دهد.

  • جبران طولی در محور Z:

فنر داخلی دستگاه امکان جبران طولی در راستای محور Z را فراهم می‌کند تا در صورت ایجاد ضربه یا توقف ناگهانی، از شکستن قلاویز جلوگیری شود.

  • افزایش عمر قلاویز و بهبود کیفیت رزوه:

به‌دلیل جذب تنش‌های ناگهانی و کنترل دقیق حرکت ابزار، عمر قلاویز افزایش یافته و کیفیت دندانه‌زنی (Thread Quality) در سطح بسیار بالایی حفظ می‌شود.

  • قابلیت نصب فشنگی قلاویزگیر از M1 تا M52:

این ابزار از رنج وسیعی از فشنگی‌ها پشتیبانی می‌کند و می‌تواند انواع قلاویزها را در بازه M1 تا M52 در خود جای دهد.

  • سازگاری با انواع قلاویز (میلی‌متری، اینچی، لوله‌ای و …):

کلت‌های فنردار BT برای تمامی استانداردهای قلاویز شامل متریک (mm)، اینچی (UNC/UNF)، لوله‌ای (BSP, NPT) و دیگر استانداردهای صنعتی قابل استفاده هستند.

  • اتصال پایدار و دقیق:

تماس یکنواخت بین فلنج و مخروط ابزارگیر موجب توزیع یکنواخت نیرو و افزایش دقت اتصال می‌گردد و در نتیجه انحراف ابزار در حین کار کاهش می‌یابد.

  • سازگاری بالا با ماشین‌ابزارهای مختلف:

قابل ارائه در استانداردهای BT30، BT40 و BT50 برای هماهنگی با دستگاه‌های سبک، متوسط و سنگین.

  • عملکرد اثبات‌شده در صنعت:

این ابزار، به‌عنوان استاندارد مورد اعتماد صنایع فلزکاری و تولید انبوه شناخته شده و در بسیاری از خطوط تولید صنعتی در حال استفاده است.

قلاویزگیر BT30 ASTPOWER – مدل‌های TC312 / TC820

قلاویزگیر سبک و دقیق مناسب دستگاه‌های CNC کامپکت و رومیزی.
با پشتیبانی از فشنگی‌های TC312 (برای M1–M14) و TC820 (برای M5–M27)، این ابزارگیر گزینه‌ای حرفه‌ای برای کارهای ظریف و قطعات با ابعاد کوچک محسوب می‌شود.
طراحی مستحکم و سازگاری کامل با سیستم‌های ATC.

قلاویزگیر BT40 ASTPOWER – مدل‌های TC312 / TC820 / TC1433

انتخاب استاندارد برای خطوط تولید نیمه‌سنگین و ماشین‌کاری قالب.
BT40 ASTPOWER با توانایی پشتیبانی از قلاویزکاری دقیق در بازه M1 تا M52، مناسب انواع کاربردهای عمومی و صنعتی.
توازن عالی بین ابعاد، دقت، و انتقال گشتاور بالا.

قلاویزگیر BT40 ASTPOWER – مدل‌های TC312 / TC820 / TC1433

انتخاب استاندارد برای خطوط تولید نیمه‌سنگین و ماشین‌کاری قالب.
BT40 ASTPOWER با توانایی پشتیبانی از قلاویزکاری دقیق در بازه M1 تا M52، مناسب انواع کاربردهای عمومی و صنعتی.
توازن عالی بین ابعاد، دقت، و انتقال گشتاور بالا.

چرا ASTPOWER؟

  • طراحی صنعتی مهندسی‌شده برای کاهش لرزش و افزایش عمر ابزار

  • ساپورت کامل از استانداردهای BT30، BT40 و BT50 با فشنگی‌های TC312، TC820، TC1433

  • تنوع در بازه سایز قلاویز از M1 تا M52 برای پاسخ‌گویی به نیازهای گسترده صنعتی

  • تطابق کامل با سیستم‌های تعویض خودکار ابزار (ATC)

انتخابی مطمئن با برند ASTPOWER

اگر در جستجوی قلاویزگیرهایی با دقت بالا، بدنه مقاوم و عملکرد قابل‌اعتماد در شرایط کاری سنگین هستید، برند ASTPOWER یکی از گزینه‌های تأییدشده توسط متخصصین ماشین‌کاری است.

🔧 چه در خط تولید باشید، چه در کارگاه قالب‌سازی یا خدمات دقیق CNC، قلاویزگیرهای ASTPOWER به‌خوبی استانداردهای سختگیرانه صنعت را برآورده می‌کنند و پایداری عملکرد در بلندمدت را تضمین می‌نمایند.

توضیحات تکمیلی
سایز

BT30-TC312

,

BT30-TC820

,

BT40-TC312

,

BT40-TC820

,

BT40-TC1433

,

BT50-TC312

,

BT50-TC820

,

BT50-TC1433
