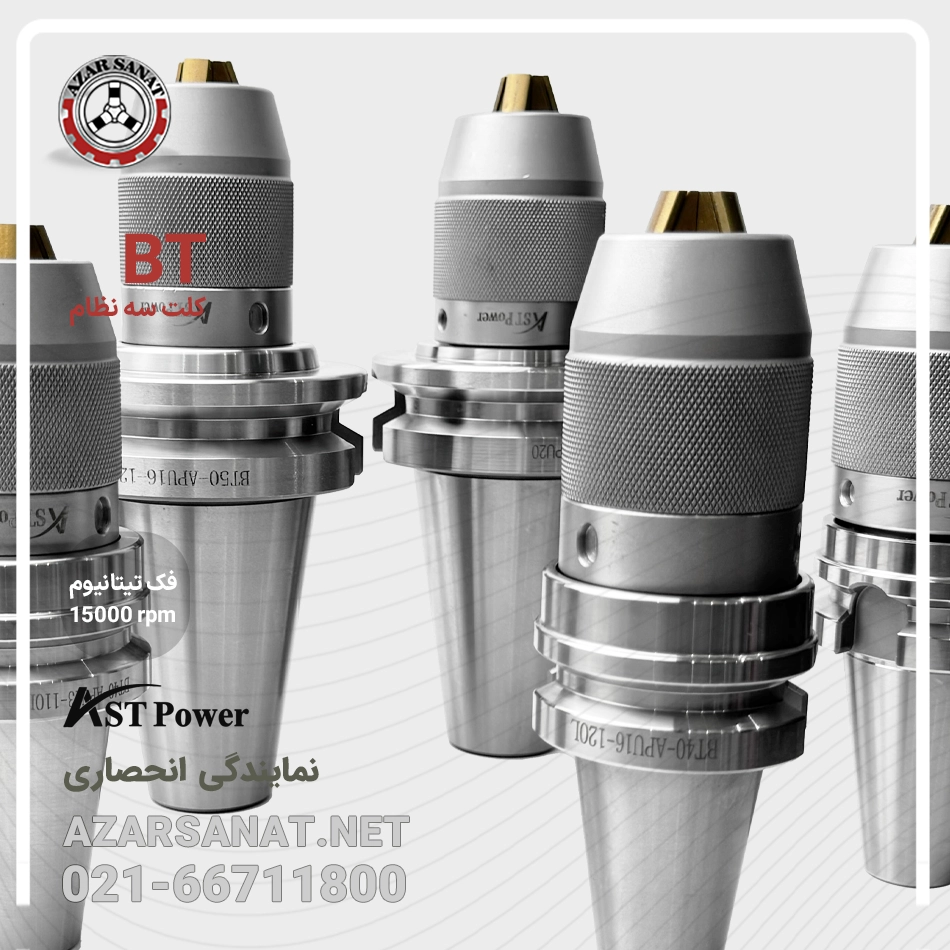

کلت سه نظام اتوماتیک BT دقیق سنگین صنعتی ASTPOWER
استحکام و گیرایی بیشتر با فک‌های تیتانیوم
ASTPOWER BT KEYLESS DRILL CHUCK ARBOR WITH SHANK
سایز دنباله : BT30-BT40-BT50
سایز سه نظام : 0~20 میلی متر
استاندارد : G6.3
حداکثر سرعت بالانس : 15000 دور بر دقیقه
توضیحات
جدول مشخصات کلت سه‌نظام اتوماتیک BT
| کد کالا | سایز دنباله | سایز سه‌نظام | استاندارد | حداکثر سرعت بالانس | طول (L) | قطر (D) |
|---|---|---|---|---|---|---|
| BT3013CHU | BT30 | 0–13 | G6.3 | 15000RPM | 110 | 50 |
| BT3016CHU | BT30 | 0–16 | G6.3 | 15000RPM | 128 | 53 |
| BT4013CHU | BT40 | 0–13 | G6.3 | 15000RPM | 106 | 50 |
| BT4016CHU | BT40 | 0–16 | G6.3 | 15000RPM | 128 | 53 |
| BT4020CHU | BT40 | 1–20 | G6.3 | 15000RPM | 111 | 58 |
| BT5013CHU | BT50 | 0–13 | G6.3 | 15000RPM | 110 | 50 |
| BT5016CHU | BT50 | 0–16 | G6.3 | 15000RPM | 121 | 53 |
| BT5020CHU | BT50 | 1–20 | G6.3 | 15000RPM | 117 | 58 |
کلت سه‌نظام اتوماتیک SK (BT) دقیق سنگین صنعتی ASTPOWER با طراحی کلیدلس و سازگاری با دنباله‌های BT30، BT40 و BT50، ترکیبی از استحکام بالا و دقت میکرونی را در سرعت‌های تا 15000RPM ارائه می‌دهد. این محصول ویژه دستگاه‌های فرز و دریل CNC طراحی شده و با فک‌های تیتانیومی سخت‌شده و استاندارد بالانس G6.3، عملکردی پایدار و طول عمر طولانی را تضمین می‌کند.
دنباله BT (30/40/50):
• مخروط استاندارد BT30/40/50 برای اتصال مطمئن به دوک دستگاه‌های فرز و دریل CNC.
• سطح تماس دقیق و پرداخت‌شده، انتقال یکنواخت گشتاور و کاهش لقی در دورهای بالا.
بدنه سه‌نظام:
• قطر و ضخامت بیشتر نسبت به مدل‌های سبک، افزایش ممان اینرسی و ثبات در سوراخ‌کاری‌های عمقی.
• پرداخت سنگ‌زنی‌شده اطراف دهانه برای جلوگیری از تجمع براده و تسهیل تمیزکاری.
مکانیزم قفل بدون کلید (Keyless):
• باز و بسته شدن سریع فک‌ها تنها با چرخش دستی، بدون نیاز به آچار اضافی.
• سیستم خودتنظیم (self-tightening) در حین کار برای افزایش ایمنی ابزار.
آلیاژ فولادی فورج‌شده (58–60 HRC):
• تست‌های کشش، خمش و ضربه برای تضمین مقاومت در برابر بارهای ضربه‌ای و جانبی.
فک‌های تیتانیومی:
• آنالیز متالوگرافی و تست پوشش نیتروژن‌دهی سطحی جهت افزایش مقاومت سایشی.
• آزمایش بالانس داینامیک G6.3:
• هر سه‌نظام قبل از خروج از کارخانه در ماشین بالانس با سرعت نهایی تست و تنظیم می‌شود.
| ویژگی | SK40/50 | رقبای رایج (متوسط) |
|---|---|---|
| استاندارد بالانس | G6.3 | G10 یا G16 |
| جنس فک | تیتانیوم | فولاد آنیل‌شده |
| حداکثر سرعت (RPM) | 15000 | 10000 |
| دقت Runout (میلی‌متر) | <0.01 | 0.02 – 0.03 |
| سایز سه‌نظام (میلی‌متر) | 0–20 | 0–16 |
| وزن (کیلوگرم) | 1.2–2.0 | 0.8–1.2 |
• استاندارد بالانس G6.3:
• امکان کار پایدار و بی‌لرزش تا 15000 دور در دقیقه، کاهش تنش روی یاتاقان‌های دوک.
• خطای Runout:
• کمتر از 0.01 میلی‌متر در فاصله 50 میلی‌متری از دهانه فک، تضمین دقت سوراخ‌کاری میکرونی.
• تکرارپذیری ابزار:
• حفظ موقعیت دقیق مته یا ابزار در فرایندهای تکراری با اختلاف کمتر از 0.005 میلی‌متر.
نکات ایمنی
• استفاده از عینک ایمنی، دستکش مقاوم و حفاظت از براده‌ها.
• تنظیم دور ماشین مطابق ظرفیت سه‌نظام و قطر ابزار (حداکثر تا 15000 RPM).
• جلوگیری از اعمال نیروی جانبی زیاد و فشار بیش از حد به ابزار برای پیشگیری از شکست ناگهانی.
کاربردهای صنعتی
1. صنایع خودروسازی: سوراخ‌کاری سیلندرها، شاسی و قطعات آلومینیومی در خطوط تولید CNC.
2. قالب‌سازی و ریخته‌گری: فرزکاری دقیق قالب‌های فلزی و پلاستیکی با تلرانس‌های پایین.
3. هوافضا و تجهیزات پزشکی: عملیات سوراخ‌کاری تیتانیوم و آلیاژهای پیشرفته برای قطعات حساس.
4. الکترونیک: تولید بردهای مدار چاپی (PCB) و مونتاژ ابزارهای ظریف.
5. کارگاه‌های عمومی CNC: سوراخ‌کاری، خزینه‌کاری و فرزکاری عمومی در صنایع فلزکاری.
نصب و راه‌اندازی
1. آماده‌سازی دوک: پاک‌سازی سطوح داخلی مخروط BT از روغن و آلودگی با پارچه فاقد پرز.
2. نصب دنباله: وارد کردن مخروط BT به دوک تا قفل مکانیکی کامل، بدون نیاز به نیروی اضافی.
3. قرار دادن ابزار: وارد کردن ابزار (مته، مته نوک‌تیز یا فریم ابزار) در سه‌نظام، سپس دست‌گیری فک‌ها و در نهایت قفل با چرخش دستی.
4. بازرسی نهایی: چرخش دستی ابزار برای اطمینان از گیرایی مناسب و بدون لغزش.
نگهداری و تعمیرات دورهای
• تمیزکاری روزانه: پاک کردن بدنه و فک‌ها با پارچه بدون پرز و الکل صنعتی پس از هر شیفت.
• روانکاری فک‌ها: هر 50 ساعت کارکرد، تزریق گریس صنعتی پایه لیتیمی (Base Oil #220) در مسیر حرکت فک‌ها.
• بازرسی فرسایش: هر 500 ساعت کارکرد، اندازه‌گیری گشادشدگی فک‌ها با گیج میکرومتر؛ در صورت افزایش بیش از 0.05 میلی‌متر، تعویض یا بازسازی سطح فک توصیه می‌شود.
توضیحات تکمیلی
| برند |
ASTPOWER |
|---|
