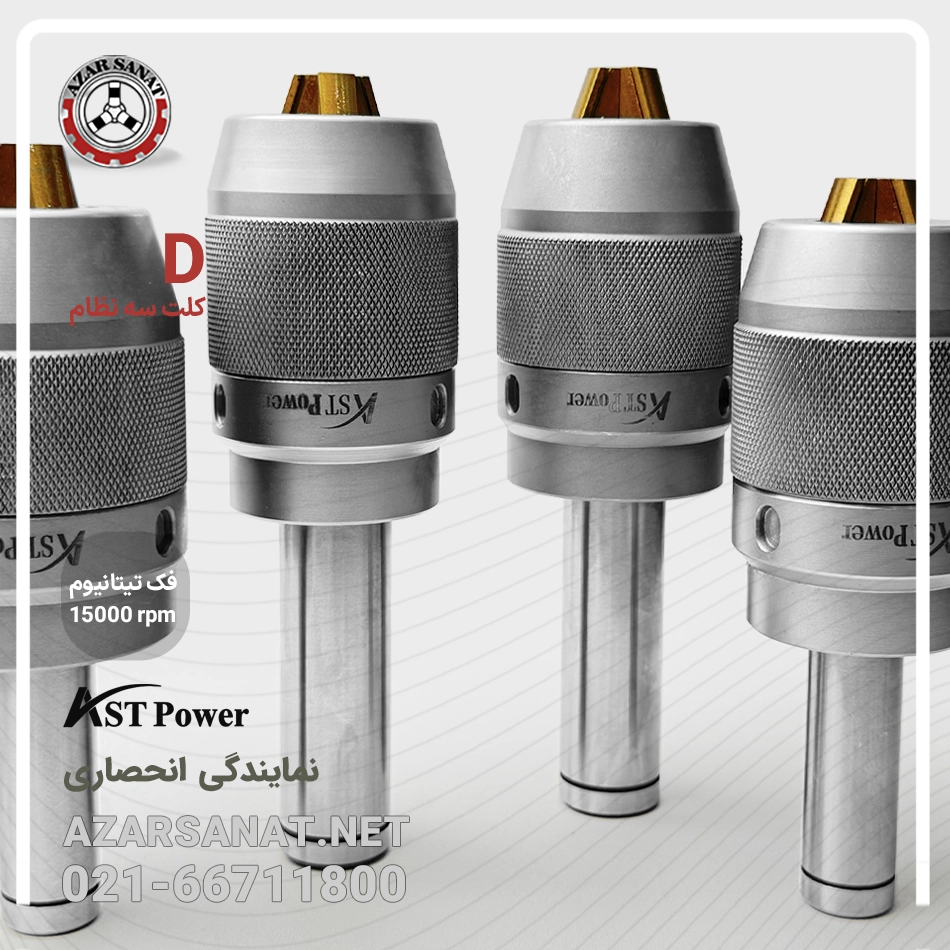

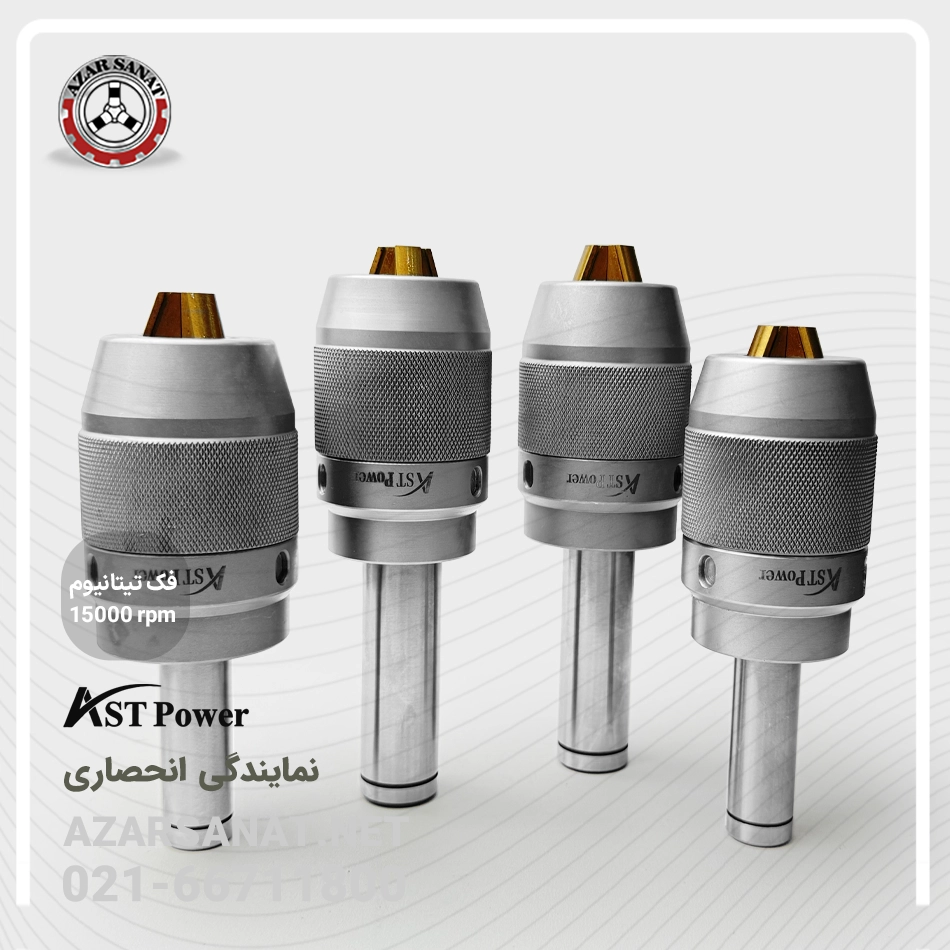

کلت سه نظام اتوماتیک D دقیق سنگین صنعتی ASTPOWER
استحکام و گیرایی بیشتر با فک‌های تیتانیوم
ASTPOWER D KEYLESS DRILL CHUCK ARBOR WITH SHANK
سایز دنباله : D20-D25
سایز سه نظام : 0~16 میلی متر
استاندارد : G6.3
حداکثر سرعت بالانس : 15000 دور بر دقیقه
توضیحات
جدول مشخصات
| کد کالا | سایز دنباله | سایز سه‌نظام | استاندارد | حداکثر سرعت بالانس | طول (L) | قطر (D) |
|---|---|---|---|---|---|---|
| D2013CHU | D20 | 0–13 | G6.3 | 15000RPM | 84.16 | 54.16 |
| D2016CHH | D20 | 0–16 | G6.3 | 15000RPM | 85 | 57.70 |
| D2513CHU | D25 | 0–13 | G6.3 | 15000RPM | 84 | 54.45 |
| D2516CHU | D25 | 0–16 | G6.3 | 15000RPM | 85.13 | 57.60 |
ابعاد و شکل‌شناسی
• دنباله (Shank): دنباله‌های D20 تا D25 بر اساس استانداردهای صنعتی تعریف شده‌اند و امکان نصب سریع بر روی انواع دوک‌های فرز و دریل صنعتی را فراهم می‌کنند.
• بدنه اصلی: طراحی سنگین با ابعاد بزرگ‌تر نسبت به مدل‌های سبک‌تر، که ضمن افزایش ممان اینرسی، ثبات دستگاه و ایمنی اپراتور را در سرعت‌های بالا تضمین می‌کند.
سطح‌آرایی و پوشش
• سطح سنگ‌زنی‌شده (Grinding Finish): پرداخت سطحی با سنگ‌زنی دقیق، اصطکاک روی بدنه را کاهش داده و مانع از چسبندگی براده‌ها و آلودگی‌ها می‌شود.
• پوشش نقره‌ای: علاوه بر زیبایی ظاهری، از خوردگی و زنگ‌زدگی جلوگیری می‌کند و به افزایش عمر مفید قطعه کمک می‌نماید.
آلیاژ فولادی با سختی بالا
• استفاده از فولاد آلیاژی مخصوص با سختی‌سنجی بالا (حدود 60–58 HRC) برای بدنه اصلی.
• آزمایش‌های تنش‌سنجی (Tensile Testing) و خمش (Bending Test) جهت تضمین عدم تغییر شکل در شرایط کاری سنگین.
فک‌های تیتانیومی
• مزایای تیتانیوم: نسبت استحکام به وزن بالا، مقاومت در برابر خوردگی و فرسایش.
• سخت‌کاری سطحی (Surface Hardening): اعمال فرایندهای نیتروژن‌دهی برای افزایش مقاومت سایشی و طول عمر فک‌ها.
استاندارد بالانس G6.3
• بالانس داینامیک در سطح G6.3 که امکان چرخش امن تا سرعت 15000 دور در دقیقه را فراهم می‌آورد.
• کاهش ارتعاشات و افزایش دقت در سوراخ‌کاری با قطرهای کوچک.
دقت کلت
• خطای محوری (Runout): کمتر از 0.01 میلی‌متر در قطر بیرونی فک.
• تکرارپذیری (Repeatability): اطمینان از ثابت ماندن موقعیت ابزار در طول فرایندهای تکراری.
| ویژگی | ASTPOWER D | رقبای رایج (متوسط) |
|---|---|---|
| استاندارد بالانس | G6.3 | G10 یا G16 |
| جنس فک | تیتانیوم | فولاد آنیل‌شده |
| حداکثر سرعت (RPM) | 15000 | 10000 |
| دقت Runout (میلی‌متر) | <0.01 | 0.02 – 0.03 |
| وزن (کیلوگرم) | 0.8–1.2 | 0.5–0.8 |
• استفاده از تجهیزات حفاظتی: عینک ایمنی، دستکش کار مقاوم و پوشش محافظ براده‌ها.
• سرعت مجاز: حتماً سرعت دورانی را مطابق مشخصات حک شده (تا 15000 RPM) تنظیم کنید. سرعت بیش از حد موجب ترکیدگی و پرتاب قطعات می‌شود.
• بارگذاری مجاز ابزار: ضخامت و جنس قطعه کار باید با ظرفیت سه‌نظام و مته مطابقت داشته باشد تا از ساییدگی و گشاد شدن زودرس جلوگیری شود.
کلت سه‌نظام اتوماتیک D دقیق سنگین صنعتی ASTPOWER با ترکیب دقت بالا، استحکام فوق‌العاده، و طول عمر مطلوب، انتخابی ایده‌آل برای صنایع فرز و دریل‌کاری حرفه‌ای است. طراحی صنعتی و استفاده از مواد تخصصی همچون تیتانیوم در فک‌ها، این محصول را در مقایسه با رقبای رایج، در جایگاه برتری قرار می‌دهد. بهره‌مندی از استاندارد بالانس G6.3 و امکان کار تا سرعت 15000 دور در دقیقه، تضمین‌کننده عملکرد پایدار و ایمن است. با رعایت دستورالعمل‌های نصب، نگهداری و ایمنی، می‌توانید از حداکثر بازدهی و دوام طولانی‌مدت این کلت سه‌نظام بهره‌مند شوید.
صنایع خودروسازی
• سوراخ‌کاری دقیق اجزای موتور، شاسی و قطعات پیچیده با تکرار بالا.
• استفاده در دستگاه‌های CNC برای تولید انبوه قطعات.
صنعت قالب‌سازی
• انجام عملیات فرزکاری و سوراخ‌های دقیق قالب‌های پلاستیکی و فلزی.
صنایع الکترونیک و هوافضا
• سوراخ‌کاری بردهای مدار چاپی (PCB) با قطرهای بسیار کوچک.
• تراشکاری قطعات آلومینیومی و تیتانیومی با دقت میکرونی.
دستورالعمل نصب دنباله
- قبل از نصب، سطوح داخلی دوک ماشین و دنباله را از آلودگی و روغن پاک کنید.
- دنباله D مناسب (D20 یا D25) را مطابق با هد دستگاه انتخاب نمایید.
- دنباله را با فشار یکنواخت وارد دوک کرده و تا توقف کامل بچرخانید.
تنظیم سه‌نظام
- ابزار مورد نظر (مته، مته نوک مته‌ای یا فریم ابزار) را در سه‌نظام قرار دهید.
- با دست اولیه، فک‌ها را بسته و سپس با کمک آچار مخصوص (بدون اعمال نیروی بیش از حد) محکم کنید.
- از عدم لغزش ابزار با چرخاندن دستی اطمینان حاصل نمایید.
تمیزکاری منظم
• پس از هر شیفت کاری، کلت را از دستگاه جدا کرده و با پارچه تمیز و الکل صنعتی، سطح خارجی و فک‌ها را پاک کنید.
• از ورود براده‌های فلزی به داخل بدنه جلوگیری کنید.
روانکاری فک‌ها
• هر 50 ساعت کارکرد، مقداری گریس مخصوص (نیروی بالا، Base Oil #220) به زنجیره مکانیزم فک اضافه نمایید.
• از روانکارهای سیلیکونی یا روغن‌های پایه آب پرهیز کنید تا دقت و ایمنی کاهش نیابد.
بازرسی فنی
• هر 500 ساعت کارکرد، سه‌نظام در دستگاه تست استاتیک قرار گرفته و میزان گشاد شدگی فک‌ها اندازه‌گیری شود.
• در صورت تجاوز خطای فرسایش از 0.05 میلی‌متر، تعویض فک‌ها یا بازسازی سطح توصیه می‌شود.
