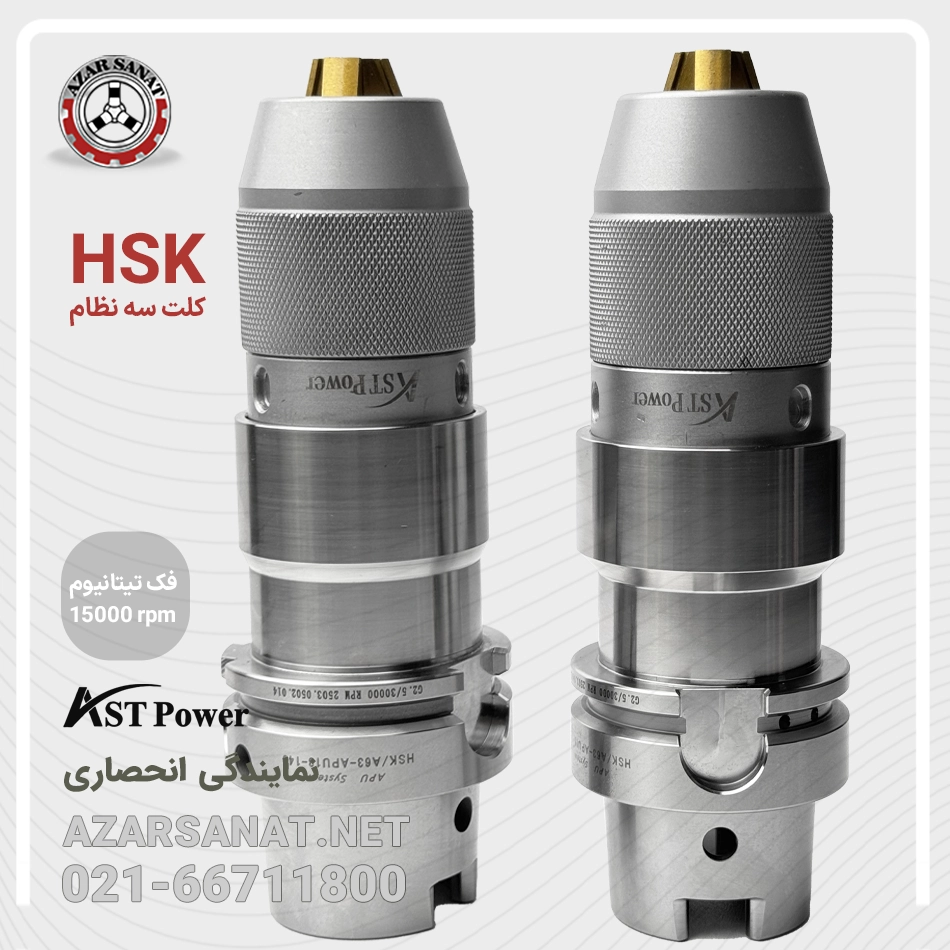

کلت سه نظام اتوماتیک HSK دقیق سنگین صنعتی ASTPOWER
استحکام و گیرایی بیشتر با فک‌های تیتانیوم
ASTPOWER HSK KEYLESS DRILL CHUCK ARBOR WITH SHANK
سایز دنباله : HSK63A
سایز سه نظام : 0~16 میلی متر
استاندارد : G6.3
حداکثر سرعت بالانس : 15000 دور بر دقیقه
توضیحات
جدول مشخصات
| کد کالا | سایز دنباله | سایز سه‌نظام | استاندارد | حداکثر سرعت بالانس | طول (L) | قطر (D) |
|---|---|---|---|---|---|---|
| HSK63A13CHU | HSK63A | 0–13 | G6.3 | 15000RPM | 145 | 50.29 |
| HSK63A16CHU | HSK63A | 0–16 | G6.3 | 15000RPM | 150 | 53.48 |
• استاندارد بالانس G6.3: عملکرد پایدار تا 15000 دور در دقیقه، کاهش ارتعاشات و افزایش طول عمر یاتاقان‌ها.
• خطای محوری (Runout): کمتر از 0.01 میلی‌متر در فاصله 50 میلی‌متری از دهانه فک.
• تکرارپذیری (Repeatability): حافظه موقعیت ثابت ابزار در انجام عملیات‌های تکراری با دقت میکرونی.
دنباله HSK63A:
• هندسه مخروطی HSK63A برای انتقال گشتاور بالا و تثبیت دوک در سرعت‌های بالا طراحی شده. • سطح تماس دقیق با دوک ماشین باعث کاهش ارتعاشات و افزایش پایداری ابزار می‌شود.بدنه سه‌نظام:
• ابعاد سنگین‌تر نسبت به نمونه‌های سبک، افزایش ممان اینرسی و کاهش نوسانات حین سوراخ‌کاری. • پرداخت سنگ‌زنی‌شده در قسمت بیرونی، مانع از چسبندگی براده و گرد و غبار می‌شود.فک‌های تیتانیومی:
• نسبت استحکام به وزن بالا، مقاومت عالی در برابر خوردگی و سایش. • سطح سخت‌شده با نیتروژن‌دهی برای دوام طولانی و حفظ دقت بالا.آلیاژ فولادی با سختی بالا (60–58 HRC):
• تست‌های کشش و خمش جهت اطمینان از تحمل بارهای جانبی و تکراری.فک‌های تیتانیومی:
• آنالیز متالوگرافی و آزمون پوشش سطحی برای تضمین یک‌دستی سختی و جلوگیری از ترک‌های ریز.فرایند بالانس داینامیک:
• هر سه‌نظام قبل از بسته‌بندی در سالن تست بالانس G6.3 بررسی شده تا عملکرد بی‌صدا و بدون لرزش تضمین شود.| ویژگی | ASTPOWER HSK63A | رقبای رایج (متوسط) |
|---|---|---|
| استاندارد بالانس | G6.3 | G10 یا G16 |
| جنس فک | تیتانیوم | فولاد آنیل‌شده |
| حداکثر سرعت (RPM) | 15000 | 10000 |
| دقت Runout (میلی‌متر) | <0.01 | 0.02 – 0.03 |
| طول (L) (میلی‌متر) | 145–150 | 120–130 |
| وزن (کیلوگرم) | 1.0–1.5 | 0.7–1.0 |
کلت سه‌نظام اتوماتیک HSK دقیق سنگین ASTPOWER با دنباله HSK63A، ترکیبی از طراحی صنعتی مستحکم، دقت میکرونی و دوام بالا را ارائه می‌دهد. استاندارد بالانس G6.3 و فک‌های تیتانیومی سخت‌شده، این محصول را برای کاربردهای حرفه‌ای در صنایع خودروسازی، هوافضا، قالب‌سازی و الکترونیک به گزینه‌ای بی‌رقیب تبدیل کرده است. با رعایت دستورالعمل‌های نصب، نگهداری و ایمنی، می‌توانید از عملکرد پایدار و طول عمر طولانی این کلت در خط تولید خود بهره‌مند شوید.
• استفاده از عینک، دستکش مقاوم و حفاظ بازو.
• تنظیم دور ماشین متناسب با قطر مته و ظرفیت سه‌نظام (حداکثر تا 15000 RPM).
• جلوگیری از اعمال بار جانبی زیاد به ابزار برای پیشگیری از شکست ناگهانی.
کاربردهای صنعتی
1. صنایع خودروسازی: سوراخ‌کاری دقیق سیلندرها و اجزای پیچیده موتور در خطوط CNC.
2. قالب‌سازی: عملیات فرزکاری قالب‌های پلاستیکی و فلزی با حداقل تلرانس.
3. هوافضا و تجهیزات پزشکی: سوراخ‌کاری آلومینیوم و تیتانیوم با دقت بالا برای قطعات حساس.
4. الکترونیک: تولید بردهای مدار چاپی (PCB) و نصب ابزارهای ظریف.
نصب و راه‌اندازی
1. آماده‌سازی: پاک‌سازی سطوح داخلی دوک و دنباله HSK63A از هرگونه آلودگی.
2. نصب دنباله: وارد کردن مخروط HSK63A در دوک تا قفل شدن کامل، بدون نیاز به ابزار کمکی.
3. قرار دادن ابزار: قرار دادن مته یا ابزار در سه‌نظام، فک‌ها را نخست با دست و سپس با آچار مخصوص (بدون اعمال نیروی بیش از حد) محکم کنید.
4. بازرسی نهایی: چرخش دستی برای اطمینان از گیرایی مناسب و نبود هرگونه لغزش.
نگهداری و تعمیرات دوره‌ای
• تمیزکاری روزانه: پاک کردن بدنه و فک‌ها با پارچه بدون پرز و الکل صنعتی پس از هر شیفت.
• روانکاری فک‌ها: هر 50 ساعت کارکرد، تزریق گریس صنعتی با پایه لیتیوم (Base Oil #220) در نقاط حرکت فک.
• بازرسی فرسایش: هر 500 ساعت کارکرد، سنجش میزان گشادشدگی فک‌ها با گیج میکرومتری؛ در صورت بیش از 0.05 میلی‌متر، تعویض یا بازسازی سطح توصیه می‌شود.
توضیحات تکمیلی
| برند |
ASTPOWER |
|---|
