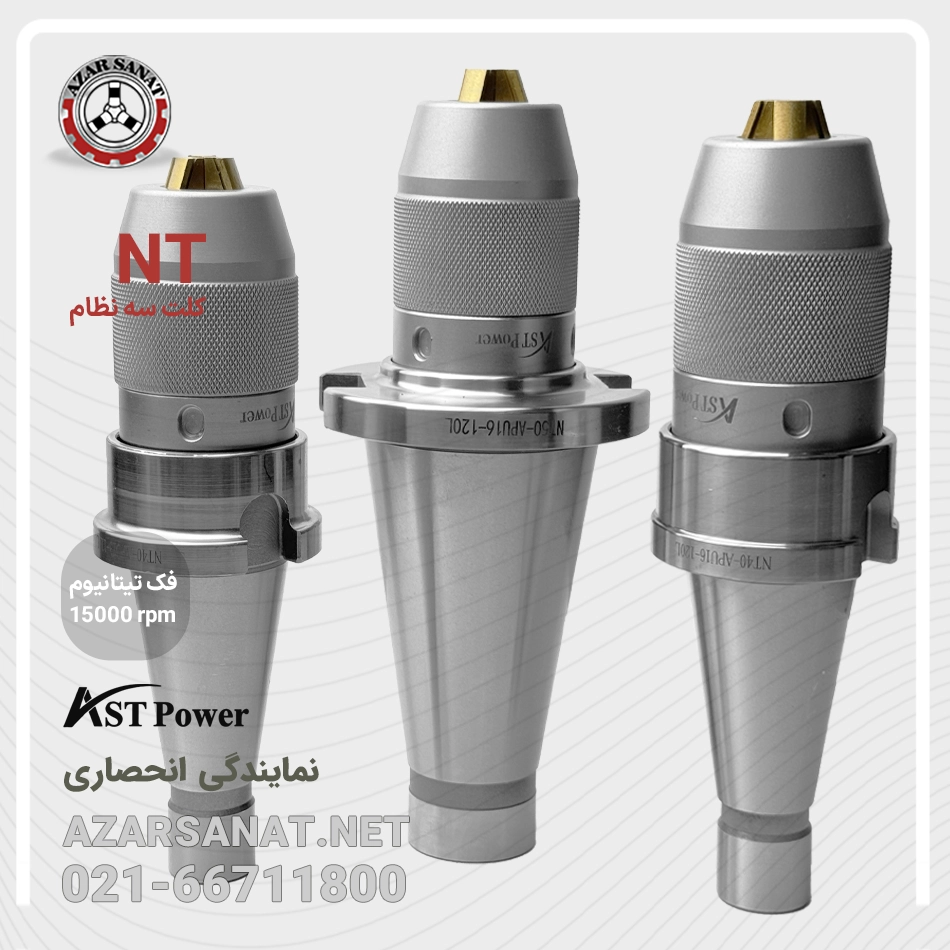

کلت سه نظام اتوماتیک NT دقیق سنگین صنعتی ASTPOWER
استحکام و گیرایی بیشتر با فک‌های تیتانیوم
ASTPOWER NT KEYLESS DRILL CHUCK ARBOR WITH SHANK
سایز دنباله : NT30-NT40-NT50
سایز سه نظام : 0~20 میلی متر
استاندارد : G6.3
حداکثر سرعت بالانس : 15000 دور بر دقیقه
توضیحات
جدول مشخصات کلت سه‌نظام اتوماتیک NT
| کد کالا | سایز دنباله | سایز سه‌نظام | استاندارد | حداکثر سرعت بالانس | طول (L) | قطر (D) |
|---|---|---|---|---|---|---|
| NT3013CHU | NT30 | 0–13 | G6.3 | 15000RPM | 100 | 50 |
| NT3016CHU | NT30 | 0–16 | G6.3 | 15000RPM | 107 | 53 |
| NT4013CHU | NT40 | 0–13 | G6.3 | 15000RPM | 100 | 50 |
| NT4016CHU | NT40 | 0–16 | G6.3 | 15000RPM | 107 | 53 |
| NT4020CHU | NT40 | 0–20 | G6.3 | 15000RPM | 110 | 58 |
| NT5013CHU | NT50 | 0–13 | G6.3 | 15000RPM | 100 | 50 |
| NT5016CHU | NT50 | 0–16 | G6.3 | 15000RPM | 100 | 53 |
• استاندارد بالانس G6.3: عملکرد پایدار تا 15000 دور در دقیقه، کاهش ارتعاشات و افزایش طول عمر یاتاقان‌ها.
• خطای محوری (Runout): کمتر از 0.01 میلی‌متر در فاصله 50 میلی‌متری از دهانه فک.
• تکرارپذیری (Repeatability): حافظه موقعیت ثابت ابزار در انجام عملیات‌های تکراری با دقت میکرونی.
دنباله NT (30/40/50):
• مخروطی استاندارد NT برای انتقال گشتاور بالا و فیت دقیق در انواع دوک‌های CNC و دریل صنعتی.
• هندسه سطح تماس به‌گونه‌ای طراحی شده که لرزش و نویز به حداقل برسد.
بدنه سه‌نظام:
• ابعاد سنگین و تقویت‌شده با افزایش ضخامت دیواره‌ها برای پایداری بیشتر در سوراخ‌کاری‌های عمیق.
• سطح سنگ‌زنی‌شده با پرداخت دقیق برای کاهش تجمع براده و آلودگی.
فک‌های تیتانیومی:
• نسبت استحکام به وزن بالا، مقاومت در برابر خوردگی و سایش.
• عملیات نیتروژن‌دهی سطحی جهت افزایش سختی و دوام طولانی‌مدت.
آلیاژ فولادی با سختی بالا (58–60 HRC):
• آزمون‌های متالورژیک و مکانیکی (تنسایل، خمش و ضربه) برای اطمینان از تحمل بارهای بالا.
فک‌های تیتانیومی:
• تست پوشش و آنالیز ضخامت جهت تضمین یکنواختی سختی در سطح.
بالانس داینامیک G6.3:
• هر مجموعه سه‌نظام در دستگاه بالانس تست شده تا لرزش و ارتعاش در دورهای بالا به حداقل برسد.
| ویژگی | ASTPOWER NT30/40/50 | رقبای رایج (متوسط) |
|---|---|---|
| استاندارد بالانس | G6.3 | G10 یا G16 |
| جنس فک | تیتانیوم | فولاد آنیل‌شده |
| حداکثر سرعت (RPM) | 15000 | 10000 |
| دقت Runout (میلی‌متر) | <0.01 | 0.02 – 0.03 |
| سایز سه‌نظام (میلی‌متر) | 0–20 | 0–16 |
| وزن (کیلوگرم) | 1.2–2.0 | 0.8–1.2 |
عملکرد و دقت
• استاندارد بالانس G6.3: عملکرد بی‌صدا تا 15000 دور در دقیقه و کاهش تنش روی یاتاقان‌ها.
• خطای محوری (Runout): کمتر از 0.01 میلی‌متر در فاصله 50 میلی‌متری از دهانه فک.
• تکرارپذیری (Repeatability): حفظ دقیق موقعیت ابزار در عملیات‌های تکراری تا دقت میکرونی.
کاربردهای صنعتی
1. خودروسازی: سوراخ‌کاری سیلندرها و قطعات آلومینیومی در خطوط تولید CNC.
2. قالب‌سازی: فرزکاری قالب‌های فلزی با تلرانس‌های میلی‌متری پایین.
3. هوافضا و پزشکی: سوراخ‌کاری تیتانیوم و آلیاژهای سبک در قطعات حساس.
4. الکترونیک: مونتاژ و سوراخ‌کاری بردهای PCB با ابزارهای ریز و دقیق.
5. فلزکاری عمومی: استفاده در دریل‌های ستونی و دستگاه‌های CNC متعدد.
نصب و راه‌اندازی
1. آماده‌سازی دستگاه: پاک‌سازی سطوح داخلی دوک و دنباله NT از روغن و آلودگی.
2. نصب دنباله: وارد کردن مخروط NT تا قفل شدن کامل در دوک، بدون نیاز به ابزار کمکی.
3. قرار دادن ابزار: فک‌ها را ابتدا دستی و سپس با آچار مخصوص (بدون اعمال نیروی اضافی) محکم کنید.
4. بازرسی اولیه: چرخش دستی دنباله برای اطمینان از گیرایی درست و بدون لغزش.
نگهداری و تعمیرات دورهای
• تمیزکاری روزانه: پاک کردن بدنه و فک‌ها با پارچه بدون پرز و الکل صنعتی پس از هر شیفت.
• روانکاری فک‌ها: هر 50 ساعت کارکرد، تزریق گریس پایه لیتیوم (Base Oil #220) در نقاط حرکت.
• بازرسی فرسایش: هر 500 ساعت کارکرد، اندازه‌گیری گشادشدگی فک‌ها با گیج میکرومتر؛ در صورت بیش از 0.05 میلی‌متر، تعویض یا بازسازی توصیه می‌شود.
نکات ایمنی
• استفاده از عینک، دستکش مقاوم و حفاظ براده.
• تنظیم دور دستگاه مطابق ظرفیت سه‌نظام و قطر ابزار (حداکثر تا 15000 RPM).
• جلوگیری از اعمال بار جانبی زیاد و فشار بیش از حد به ابزار.
