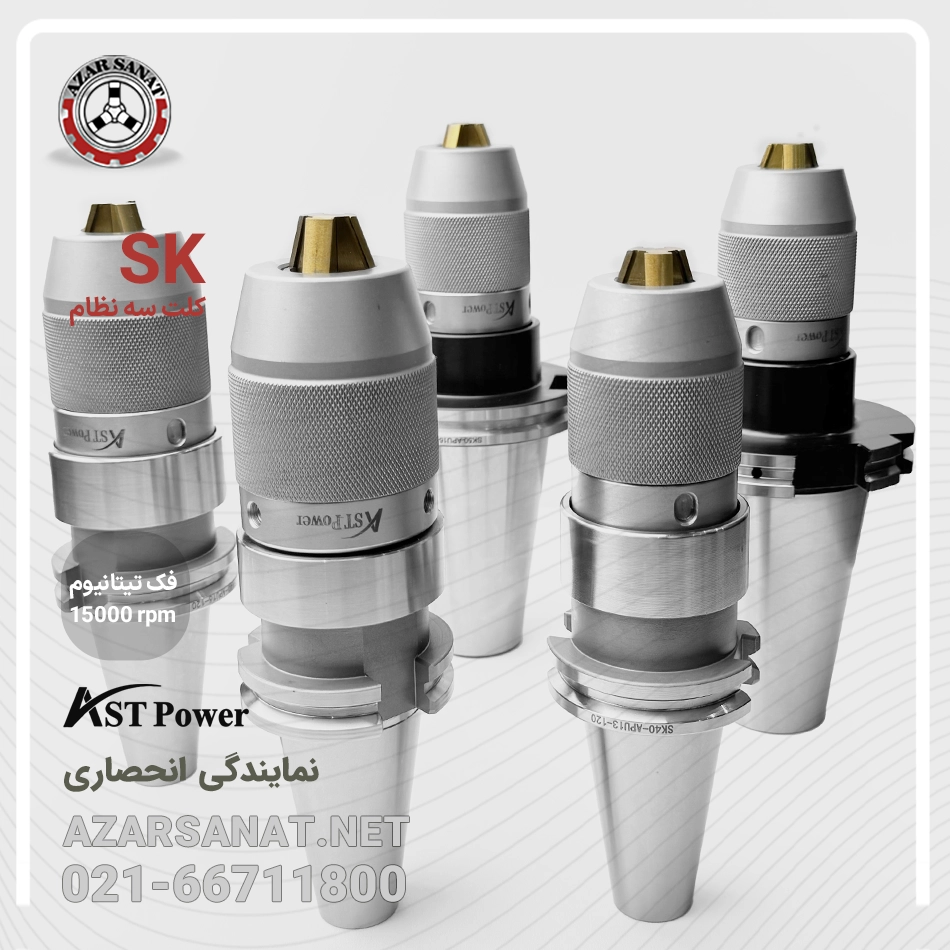

کلت سه نظام اتوماتیک SK دقیق سنگین صنعتی ASTPOWER
استحکام و گیرایی بیشتر با فک‌های تیتانیوم
ASTPOWER SK KEYLESS DRILL CHUCK ARBOR WITH SHANK
سایز دنباله : SK40-SK50
سایز سه نظام : 0~20 میلی متر
استاندارد : G6.3
حداکثر سرعت بالانس : 15000 دور بر دقیقه
توضیحات
جدول مشخصات کلت سه‌نظام اتوماتیک SK
| کد کالا | سایز دنباله | سایز سه‌نظام | استاندارد | حداکثر سرعت بالانس | طول (L) | قطر (D) |
|---|---|---|---|---|---|---|
| SK4013CHU | SK40 | 0–13 | G6.3 | 15000RPM | 123 | 50 |
| SK4016CHU | SK40 | 0–16 | G6.3 | 15000RPM | 130 | 53 |
| SK4020CHU | SK40 | 0–20 | G6.3 | 15000RPM | 129 | 58 |
| SK5013CHU | SK50 | 0–13 | G6.3 | 15000RPM | 123 | 50 |
| SK5016CHU | SK50 | 0–16 | G6.3 | 15000RPM | 130 | 53 |
در دنیای صنعت فرزکاری و دریل‌کاری حرفه‌ای، هر قطعه‌ای که با دقت میکرونی و ثبات بالا کار کند نقش حیاتی در کیفیت نهایی دارد. کلت سه‌نظام اتوماتیک SK دقیق سنگین صنعتی ASTPOWER، با طراحی ویژه برای سری دوک‌های SK40 و SK50، پاسخ‌گوی نیازهای سخت‌ترین خطوط تولید است. این محصول با ترکیب برتر از دقت محوری، استحکام بدنه و طول عمر بالا، گزینه‌ای ایده‌آل برای صنایع خودروسازی، قالب‌سازی، هوافضا، پزشکی و فلزکاری سنگین به شمار می‌آید.
دنباله SK (40/50):
• طراحی مخروطی مطابق استاندارد DIN 69871 یا ISO 7388 برای انتقال گشتاور بالا.
• انطباق عالی با بدنه دوک و قفل سریع بدون نیاز به روانکار اضافی.
بدنه سه‌نظام سنگین:
• افزایش قطر بدنه و ضخامت دیواره‌ها برای افزایش ممان اینرسی و کاهش نوسانات در سرعت‌های بالا.
• پرداخت سنگ‌زنی‌شده (Surface Grinding Finish) در قسمت خارجی برای کاهش اصطکاک و جلوگیری از چسبندگی براده.
مکانیزم اتوماتیک بدون کلید
(Keyless):
• سه‌نظام خودبسته‌شونده با مکانیزم فنری پیشرفته که امکان تعویض سریع ابزار با یک دست را فراهم می‌کند.
• حذف نیاز به آچار، افزایش ایمنی و صرفه‌جویی در زمان نگهداری.
آلیاژ فولادی با سختی بالا (58–62 HRC):
• تست کشش (Tensile Test) و خمش (Bending Test) برای تضمین تحمل بارهای ضربه‌ای و جانبی.
فک‌های تیتانیومی با عملیات نیتروژن‌دهی:
• آزمون پوشش (Coating Adhesion Test) و آنالیز ضخامت سطحی جهت یکنواختی سختی.
• آزمایش بالانس داینامیک در سطح G6.3:
• محفظه تست بالانس با دقت 1 گرم-سانتی‌متر برای عملکرد بی‌صدا تا 15000RPM.
بازرسی ابعادی (CMM):
• کنترل دو محور اصلی (محور فک و محور دنباله) با دقت 0.005 میلی‌متر.
| ویژگی | SK40/50 | رقبای رایج (متوسط) |
|---|---|---|
| استاندارد بالانس | G6.3 | G10 یا G16 |
| جنس فک | تیتانیوم | فولاد آنیل‌شده |
| حداکثر سرعت (RPM) | 15000 | 10000 |
| دقت Runout (میلی‌متر) | <0.01 | 0.02 – 0.03 |
| سایز سه‌نظام (میلی‌متر) | 0–20 | 0–16 |
| وزن (کیلوگرم) | 1.2–2.0 | 0.8–1.2 |
استاندارد بالانس G6.3:
• کاهش ارتعاشات بیش از 60% در مقایسه با سه‌نظام‌های استاندارد G10.
خطای محوری (Runout):
• کمتر از 0.01 میلی‌متر در فاصله 50 میلی‌متری از فک‌ها، مناسب برای سوراخ‌کاری مته‌های تا قطر 20 میلی‌متر.
تکرارپذیری (Repeatability):
• حفظ موقعیت ابزار در تکرارهای مکرر با دقت میکرونی، کاهش ضایعات و افزایش سرعت تولید.
نکات ایمنی
استفاده از عینک و محافظ صورت، دستکش مقاوم و حفاظ براده.
• حتماً سرعت دورانی را مطابق ظرفیت سه‌نظام (تا 15000RPM) تنظیم کنید.
• از اعمال بار جانبی زیاد و ضربه به سه‌نظام جلوگیری نمایید.
• قطع برق دستگاه پیش از تعویض ابزار و نگهداری برای جلوگیری از خطرات احتمالی.
کاربردهای صنعتی
1. خودروسازی:
• سوراخ‌کاری بلوک سیلندر، شاسی و محفظه چرخ‌دنده با سرعت و دقت بالا.
2. قالب‌سازی:
• عملیات فرزکاری قالب‌های پلاستیک و فلز با تلرانس‌های زیر یک دهم میلی‌متر.
3. صنایع هوافضا و پزشکی:
• سوراخ‌کاری آلیاژهای تیتانیوم و نیکل با دقت میکرونی برای قطعات حساس.
4. الکترونیک و PCB:
• مونتاژ بردهای مدار چاپی با ابزارهای نازک و نیاز به ثبات بسیار بالا.
5. فلزکاری و ماشین‌سازی عمومی:
• کاربرد در دریل‌های ستونی، دستگاه‌های CNC چندمحوره و سنترهای ماشین‌کاری سنگین.
نصب و راه‌اندازی
1. آماده‌سازی سطوح:
• پاک‌سازی کامل بدنه دوک و دنباله SK از روغن، براده و گرد و غبار.
2. نصب دنباله:
• وارد کردن مخروط SK تا قفل مکانیکی کامل؛ اطمینان از اتصال دقیق با چرخش دستی.
3. تعویض ابزار:
• قرار دادن مته یا ابزار در سه‌نظام، بستن دستی فک‌ها و فشردن اهرم قفل اتوماتیک بدون کلید.
4. بازرسی نهایی:
• چرخش دستی و بررسی لغزش؛ راه‌اندازی آزمایشی در دور کم برای اطمینان از عملکرد صحیح.
نگهداری و تعمیرات دوره‌ای
تمیزکاری روزانه:
• پاک‌کردن بدنه و فک‌ها با پارچه بدون پرز و الکل صنعتی پس از هر شیفت کاری.
روانکاری داخلی:
• هر 50 ساعت کارکرد، تزریق گریس پایه لیتیوم (Base Oil #220) در نقاط مفصلی فک‌های سه‌نظام.
بازرسی گشادشدگی فک:
• هر 500 ساعت، اندازه‌گیری Runout فک‌ها با گیج میکرومتری؛ در صورت افزایش بیش از 0.05 میلی‌متر، تعویض قطعه یا عملیات ترمیم سطح.
بازرسی بالانس:
• هر 1000 ساعت، تست مجدد بالانس داینامیک برای اطمینان از عملکرد بی‌صدا در سرعت‌های بالا.
توضیحات تکمیلی
| برند |
ASTPOWER |
|---|
