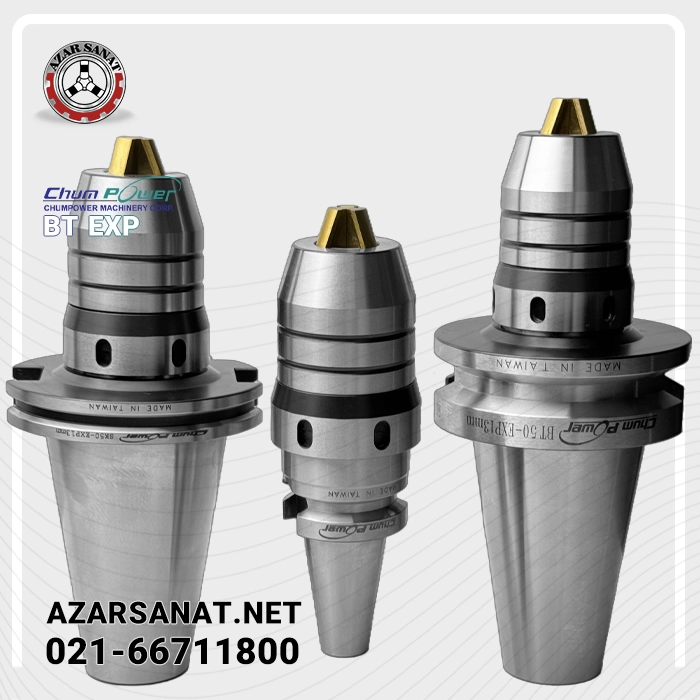

کلت سه نظام BT فک تيتانيوم EXP آچار خور چام پاور تایوان
One-piece Universal Chuck: EX-POWER JIS B6339 / MAS 403
• استاندارد و اتصال: JIS B6339 / MAS 403 BT، در دو پایه BT30 و BT40 (بدنه یکپارچه/Monoblock).
• سایز سه‌نظام‌ها: 8mm، 13mm، 16mm.
• ظرفیت گیره (Metric):
• 0.3–8 mm (برای سه‌نظام 8mm)
• 0.3–13 mm (برای سه‌نظام 13mm)
• 3–16 mm (برای سه‌نظام 16mm)
• ظرفیت گیره (Inch): 1/64–5/16، 1/64–1/2، 1/8–5/8 (به‌ترتیب سایزها).
• طول مؤثر: A (بسته) 90.5 تا 121.5 mm | B (باز) 83 تا 108.5 mm.
• قطر بیرونی بدنه: 37.5 / 50 / 57 mm (بسته به مدل).
| کد سفارش | استاندارد/نوع مخروط | سایز سه‌نظام | ظرفیت گیره (mm) | ظرفیت گیره (اینچ) | طول بسته A (mm) | طول باز B (mm) | قطر بیرونی D (mm) | شماره آچار |
|---|---|---|---|---|---|---|---|---|
| BA2BT30620001A | BT30 (JIS B6339 / MAS 403 BT) | 8mm | 0.3–8 | 1/64–5/16 | 90.5 | 83 | 37.5 | BA12810000001C |
| BA2BT30620002A | BT30 (JIS B6339 / MAS 403 BT) | 13mm | 0.3–13 | 1/64–1/2 | 119 | 107 | 50 | BA16013000001A |
| BA2BT40620001A | BT40 (JIS B6339 / MAS 403 BT) | 8mm | 0.3–8 | 1/64–5/16 | 95 | 87 | 37.5 | BA12810000001C |
| BA2BT40620002A | BT40 (JIS B6339 / MAS 403 BT) | 13mm | 0.3–13 | 1/64–1/2 | 116 | 103 | 50 | BA16013000001A |
| BA2BT40620003A | BT40 (JIS B6339 / MAS 403 BT) | 16mm | 3–16 | 1/8–5/8 | 121.5 | 108.5 | 57 | BA16016000001B |
سه‌نظام یکپارچه سری EX-POWER BT (Monoblock) با استاندارد JIS B6339 / MAS 403 BT برای استفاده مستقیم روی مرکزهای ماشین‌کاری دارای ATC طراحی شده است. در این ساختار، مخروط BT و سه‌نظام یونیورسال به‌صورت یک تکه ساخته شده‌اند تا حداکثر صلبیت، دقت هم‌محوری و دوام در برش‌های پیوسته و شرایط توقف و استارت‌های ناگهانی اسپیندل حفظ شود. یکپارچگی بدنه باعث می‌شود در باربرداری‌های سنگین یا توقف ناگهانی اسپیندل، لغزش یا افت مته رخ ندهد و تنظیم دقت در طول زمان پایدار بماند.
این سری در دو پایه‌ی BT30 و BT40 عرضه می‌شود و با سه سایز سه‌نظام 8، 13 و 16 میلی‌متر، بازه‌ی کامل نیازهای سوراخ‌کاری عمومی تا نیمه‌سنگین را پوشش می‌دهد:
• 0.3–8 mm برای سوراخ‌کاری‌های دقیق، ابزارهای ریز HSS/کارباید، قطعات ابزارسازی و الکترومکانیک.
• 0.3–13 mm برای کاربردهای عمومی خطوط تولید، فیکسچرها، قطعات خودرو و قالب‌سازی سبک.
• 3–16 mm برای سوراخ‌کاری‌های سنگین‌تر، قطعات فولادی آلیاژی، ریخته‌گری‌ها و سازه‌های صنعتی.
مزایا و نکات طراحی
• بدنه‌ی یکپارچه (Monoblock) با انتقال نیروی مستقیم از اسپیندل؛ کاهش ارتعاش و بهبود دقت سوراخ.
• ایمن برای ATC: وزن و طول بهینه برای تعویض خودکار ابزار و کاهش تنش به تعلیق ابزار.
• گیره پایدار مته: جلوگیری از افتادن ابزار در توقف لحظه‌ای اسپیندل یا تغییرات شتابی.
• نگهداشت دقت در بلندمدت: تکرارپذیری و عمر کاری بالا با نیاز حداقلی به سرویس.
• سه سایز بدنه با قطر بیرونی 37.5 / 50 / 57 میلی‌متر جهت تناسب با فضای کاری و نیاز به صلبیت.
• طول‌های کاری A (بسته) و B (باز) در هر سایز به شما امکان می‌دهد فاصله‌ی موردنیاز تا قطعه‌کار و فیکسچر را از قبل محاسبه و برنامه‌ریزی کنید.
• همراه با آچار مخصوص مطابق شماره درج‌شده در جدول؛ اقلام جانبی انتخابی نیز موجود است.
کاربردها
• خطوط CNC مراکز ماشین‌کاری عمودی/افقی با ATC.
• قطعه‌سازی عمومی، ابزارسازی، قالب و جیگ/فیکسچر، صنایع خودرویی و سازه‌های صنعتی.
• مناسب برای انواع مته‌های HSS، کبالت و سرامیکی/کارباید مطابق با ظرفیت گیره ذکرشده.
یادآوری: انتخاب بین BT30 و BT40 را با توجه به ظرفیت اسپیندل، صلبیت موردنیاز و محدودیت فضای ماشین انجام دهید. برای دقت بالاتر در مته‌های ریز، مدل‌های 8 و 13 میلی‌متر پیشنهاد می‌شود؛ برای توان بالاتر و سوراخ‌کاری‌های سنگین‌تر، مدل 16 میلی‌متر روی پایه BT40 انتخاب بهینه‌ای است.
