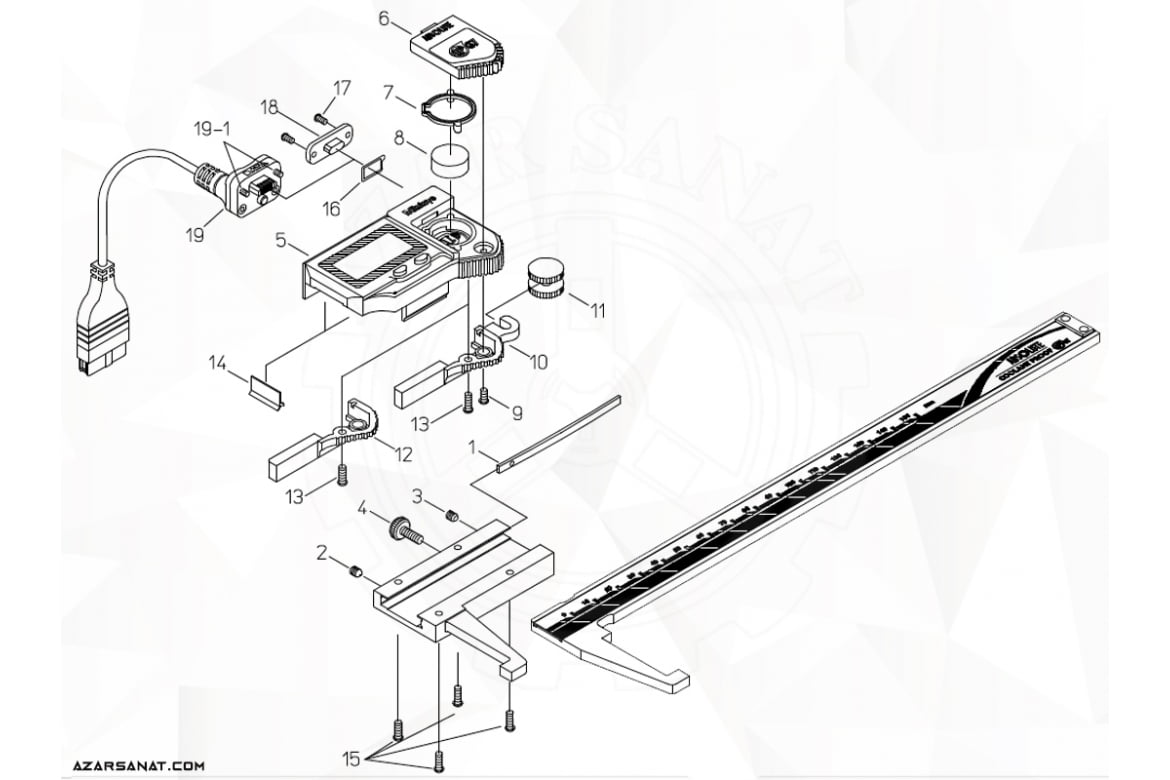

نقشه انفجاری و دفترچه راهنمای کولیس دیجیتال میتوتویو سری ۵۷۳
نقشه انفجاری و دفترچه راهنمای کولیس سری 573 میتوتویو ژاپن
سازگاری با دستورالعمل های EC
این کمپرسور مطابق با دستورالعمل های EC زیر است:
EN61326: 1997 + A1: 1998 + A2: 2001 + A3: 2003
الزامات آزمون ایمنی: ضمیمه A: حد مجاز: کلاس B
1 | نمای اندازه گیری خارج سنج | 11 | نمایشگر |
2 | نمای اندازه گیری داخل سنج | 12 | دسته انگشتی (نوع بدون غلتک انگشت شست در دسترس است.) |
3 | نمای اندازه گیری نقطه به نقطه ( سوراخ به سوراخ ) | 13 | Compensation value در نوع اندازه گیری داخل |
4 | بدنه اصلی | 14 | کلید اورینگ |
5 | کاور بدنه اصلی | 15 | کلید تعویض اینچ و میلیمتر |
6 | عمق سنج | 16 | سوئیچ PRESET (فقط برای نوع PRESET دار ) |
7 | اسلایدر بار | 17 | دکمه صفر کردن |
8 | پیچ تنظیم | ||
9 | درب محفظه باتری | ||
10 | خروجی اتصال درب (فقط برای نوع خروجی دار) |
پس از نصب باتری، نشانگر “….” روی صفحه نمایش برای نوع 150mm / 200mm متمرکز خواهد شد و مقدار اندازه گیری دلخواه
روی صفحه نمایش 300 میلی متری روشن خواهد شد. فک ها را ببندید و سوئیچ ORIGIN را برای بیش از یک ثانیه نگه دارید. نمایشگر “0.00” (مدل میلیمتر) یا صفحه نمایش “0.0000” (مدل اینچ) در نوع 150 میلیمتر / 200 میلی متر ظاهر می شود و پس از اینکه مقدار اندازه گیری دلخواه در نوع 300 میلی متر چشمک می زند، “0.00” یا “0.0000” نقطه) کامل است.
اگر مقدار ظاهر نمی شود، باتری ها را دوباره نصب کنید.
وقتی باتری تنظیم می شود، ابتدا سوئیچ ORIGIN را فشار دهید و لغزنده را تا زمانی که مقدار مبدا ثابت نشود (شکل فوق قسمت دوم) در سمت چپ حرکت دهید.
این ممکن است شمارش نادرست را به دست آورد.
خاموشی خودکار ، شروع به کار خودکار
LCD به طور خودکار پس از حدود 20 دقیقه از زمان بیکاری خاموش می شود. (با این وجود، نقطه مبدا ذخیره می شود.) برای فعال کردن LCD، لغزنده را حرکت دهید.
Code No | Model | Additional value | Code No | Model | Additional value |
573-605 | NTD10P-15PMX | 10mm | 573-647 | NTD14G-15PKX | 10mm |
573-606 | NTD10P-20PMX | 10mm | 573-648 | NTD14P-15PKX | 20mm |
573-604 | NTD10P-30PMX | 10mm | 573-705 | NTD10P-6”PMX | .4in/10.16mm |
573-615 | NTD10P-15PKX | 10mm | 573-706 | NTD10P-8”PMX | .4in/10.16mm |
573-616 | NTD10P-20PKX | 10mm | 573-704 | NTD10P-12”PMX | .4in/10.16mm |
573-614 | NTD10P-30PKX | 10mm | 573-745 | NTD14G-6”PMX | .4in/10.16mm |
573-645 | NTD14G-15PMX | 10mm | 573-746 | NTD14P-6”PMX | .8in/20.32mm |
573-646 | NTD14P-15PMX | 20mm |
Offset
هنگام انجام اندازه گیری بین مراکز سوراخ یا اندازه گیری داخلی با استفاده از کولیس با عملکرد افست، کلید OFFSET (OFFSET in./mm) را حداقل دو ثانیه فشار دهید. “<< >>” (150 / 200mm) / “” (300mm) چراغ و مرکز سوراخ و حالت اندازه گیری داخلی تنظیم شده است. مقدار اصلاح (10 میلی متر یا 20 میلی متر، یا 4 میلیمتر یا 10/16 میلیمتر یا 8/2/20.32 میلی متر) نشان داده شده در نوار لغزنده به مقدار صفحه نمایش اضافه می شود، بنابراین مرکز اندازه گیری سوراخ یا اندازه گیری داخلی داخل می تواند به طور مستقیم خوانده شود بدون تفسیر هنگامی که سوئیچ OFFSET برای دو ثانیه فشار داده می شود، “<< >>” (150/200 میلی متر) / “” (300 میلیمتر) ناپدید می شود و وضعیت اولیه از بین می رود. با فشردن OFFSET in./mm سوئیچ و به سرعت آن را آزاد (در عرض دو ثانیه) صفحه نمایش را بین اینچ و میلیمتر تغییر می دهد.
سوئیچینگ در میلی متر (فقط برای مدل اینچ)
هر بار که سوئیچ OFFSET / in / mm را برای بیش از یک ثانیه فشار می دهد، صفحه نمایش اینچ و میلیمتر سوئیچ ها را به هم متصل می کند.
در حالی که “<< >>” / “” روشن است، مقدار نشان داده شده شامل مقدار تصحیح است. قبل از شروع اندازه گیری، صفحه نمایش LCD را که برای حالت اندازه گیری در حال حاضر تنظیم می شود، بررسی کنید.
PRESET
1) پیش تنظیم منبع به مقدار دلخواه <مثال> پیش تعیین شده مبدا به 25.00 میلی متر
1-1) اولویت بندی هر رقم یک به یک
(1) سوئیچ PRESET / Origin را بلافاصله فشار دهید، سپس مقدار پیش فرض تنظیم شده نمایش داده می شود و نشانگر P چشمک می زند.
(2) اگر سوئیچ ▶ فشرده شود، نشانگر + یا – شروع به فالش می کند. اگر سوئیچ ▲ در اینجا فشار داده شده است، عالمت بین + و – تغییر یافته است.
(3) ▶ تا زمانی که عدد ده رقمی شروع به فلاش کند، فشار دهید. هر بار ▲ سوئیچ فشار داده می شود، عدد در ترتیب 0، 1،2، …، 8، 9، 0 تغییر می کند. آن را به “2” تغییر دهید.
(4) همانطور که در همان روش شرح داده شده در مرحله 3، “5” در رقم واحد نمایش داده می شود.
(5) چند بار سوئیچ ▶ را فشار دهید و هنگامی که P نشانگر چشمک می زند، آن را آزاد کنید.
(6) چهره های اندازه گیری خارجی / داخل را با یک بلوک مرجع 25 میلیمتری و غیره قرار دهید و سوئیچ PRESET / ORIGIN را به زودی فشار دهید، سپس نشانگر P خاموش می شود و پیش تنظیم کامل می شود.
علائم و روشهای خطا کولیس دیجیتال
1) “E” در حداقل رقم قابل توجهی :
اگر سطح مقطع برای شمارش بیش از حد آلوده باشد ظاهر می شود. سطح پوشش سطح را پاک کنید.
نکته
باتری ها را دوباره نصب کنید، پس از آنکه سطح پوشش مقیاس پاک شود، نشانگر «E» باقی می ماند. اگر بعد از نصب مجدد باتری نشانگر «E» همچنان ادامه پیدا کند، ابتدا باتری ها را خارج کرده و با کارشناسان آذرصنعت تماس بگیرید.
2) شاخص “B”، “Err-b”:
هنگامی که ولتاژ باتری کم است، ظاهر می شود. باتری را بلافاصله جایگزین کنید. (برای جزئیات، به بخش [2] مراجعه کنید.)
3) Err-oF، نشانگر Err-SE (مدل Err-SE: اینچ / میلیمتر):
هنگامی که مقدار نمایش یا مقدار پیش تعیین شده بیش از ± 9999.99mm (± 99.9995)، “Err-oF” یا “Err-SE” در صفحه نمایش داده می شود.
Err-oF: اگر لغزنده در محدوده صفحه نمایش بازسازی شود، شمارش دوباره شروع می شود. انجام پیش تنظیم و دوباره تعیین منبع.
Err-SE: به تدریج سوئیچ ▶ را فشار دهید تا منشا را به درستی تنظیم کنید.
4) اعداد یکسان برای تمام 6 رقم یا فلش “H”: باتری را یک بار بردارید و دوباره آن را تنظیم کنید.
5) خطاهای دیگر:
اگر اشتباهات در شکل نشان داده شده باشد، نقطه ی اصلی را بازنشانی کنید.
مشخصات فنی
دقت | 0.01mm/.0005” |
تکرار پذیری | 0.01mm/.0005” |
خطا مهندسی | ±0.02mm/±.001” (≤200mm/8”), ±0.03mm/±.0015” (>200mm/8”) |
مدل هایی که خطاهای فوق نمی توانند اعمال شوند | |
خطا افست مرکز کولیس | 0.03 mm/.0015” ( 200 mm/8”), 0.04 mm/.0015” (>200 mm/8”) |
برای کولیس داخل سنج | 0.05 mm/.002” (0.03 mm/.0015” for inside point type) |
گردن کولیس | 0.03 mm/.0015”, Tube Thickness Caliper: 0.05 mm/.002” |
سطح محافظت | IP67 |
حداکثر سرعت پاسخ | نامحدود (با توجه به سرعت لغزنده تخفیف نخواهد داشت.) |
قدرت | SR44 (silver oxide cell), 1pc |
عمر باطری | تقریبا 3 سال تحت عملیات عادی (نوع 150/200 میلی متر) 1 سال تحت عملیات عادی (نوع 300mm). 5000 ساعت در عملیات مداوم (هنگامی که شمارنده خارجی با هم استفاده می شود: 0.5 سال تحت عملیات عادی 3500 ساعت در عملیات مداوم) |
دمای کار | 0 to 40°C |
دمای ذخیره سازی | –10 to 60°C |
نکته
حفاظت از گرد و غبار / آب: IP67 (برای جزئیات، به تعریف در IEC60529 مراجعه کنید.)
• حفاظت در برابر گرد و غبار (سطح 6): حفاظت از تجهیزات در برابر گرد و غبار نفوذ ماژول.
• حفاظت در برابر اسپری آب (سطح 7): حفاظت از تجهیزات در مقابل ورود آب به ماژول حتی اگر ماژول در آب بیش از 1 متر به مدت 30 دقیقه غوطه ور شود.
لوازم جانبی کولیس اختیاری (فقط برای نوع خروجی دار)
• اتصال کابل (با سوئیچ DATA): شماره 05CZA624 (1m)،No.05CZA625 (2m)
نکات حائز اهمیت
اتصال کابل اتصال، به دنبال روش زیر است.
هنگام استفاده از پیچ گوشتی 0 (اندازه 05CZA619) نصب کنید، هنگام استفاده از پیچ و مهره های پیچش یا پیچش زدن، تنظیمات پیچ را با یک گشتاور تقریبا 5 تا 8 نانومتر، سفت کنید.
(1) پیچ تنظیم کننده (M1.7 × 0.35 × 2.5 / شماره 09GAA376) را از درب خروجی اتصال دهنده با پیچ گوشتی عرضه شده فیلیپس جدا کنید.
(2) درب خروجی کانکتور خروجی را بردارید.
(3) بررسی کنید که مهر و موم بسته بندی به درستی در موقعیت مشخص شده نصب شده است.
(4) کابل اتصال را وصل کنید.
(5) با فشار دادن لبه ی خروجی درب اتصال، تنظیم کننده ها را محکم کنید تا درب را ثابت کنید. (مطمئن شوید که فاصله بین درب و واحد اصلی وجود ندارد.)
(6) مهر و موم بسته بندی را حذف نکنید.
فرمت خروجی داده کولیس (فقط برای نوع خروجی دار)
(1) Output order | (2) All “F” | (3) Sign |
(4) Measured data | (5) Decimal point | (6) Unit |
نمودار زمان بندی (فقط برای نوع خروجی دار)
* 1: DATAsw پایین است در حالی که کلید DATA پایین است.
* 2: فاصله زمانی T5 بین سقوط DATAsw به LOW و ورودی REQUEST بستگی به عملکرد پردازنده داده شده برای اتصال دارد.
