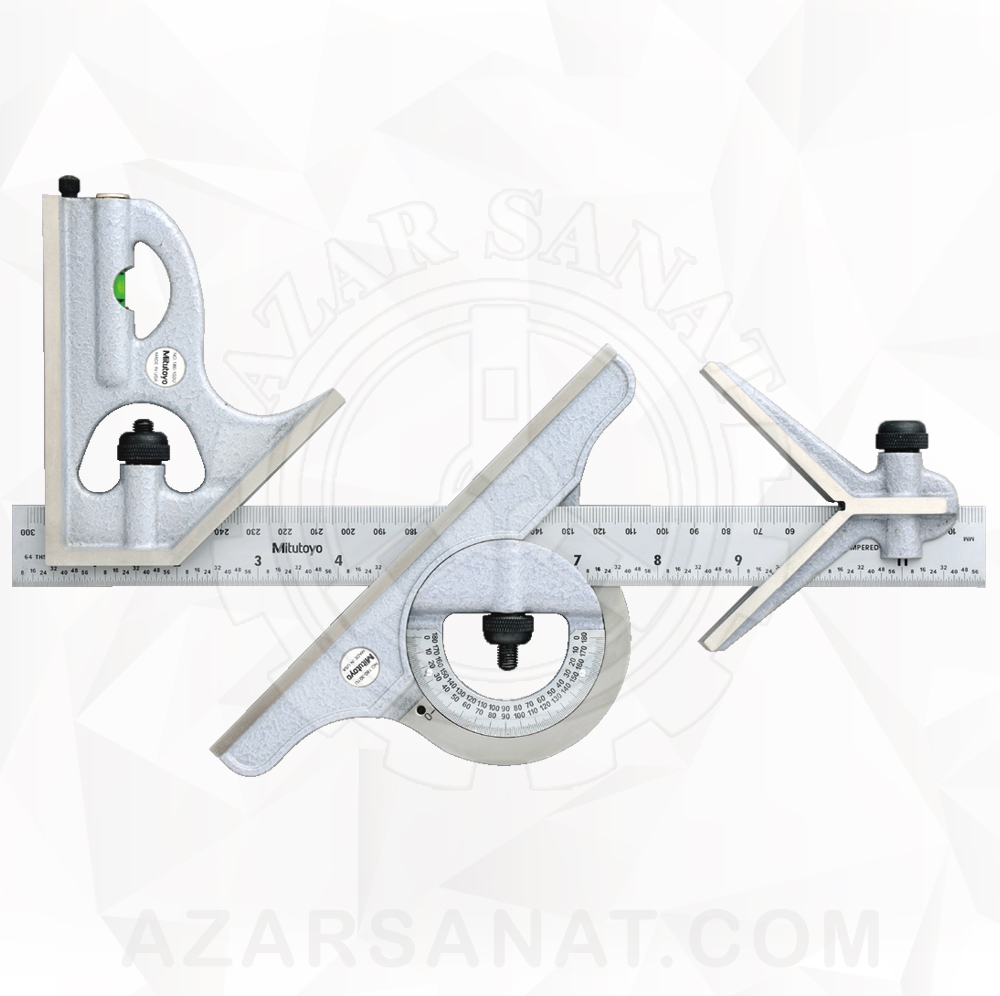

زاویه سنج 3 تکه (گونیای مرکب )

زاویه سنج 3 تکه وسیله ابزار مناسبی برای اندازه گیری و کنترل طول و زاویه است و از آن در ترازیابی ، مرکزیابی ، خط کشی و کنترل تخت سطوح استفاده می شود .

شرح قطعات زاویه سنج :

خط کش مندرج : خط کش مدرج به طول های ۲۰۰ تا ۶۰۰ میلیمتر ساخته می شود و معمولا طول ۳۰۰ میلیمتری مورد استفاده بیشتری دارد .

از خط کش مدرج برای اندازه گیری و کنترل طول و همچنین برای کنترل تخت سطوح خط کشی استفاده می شود .

سرگونیایی : این قطعه از بدنه اصلی با زوایای ۹۰ و ۴۵ درجه جهت کنترل زاوایا ، تراز ثابت و سوزن خط کش تشکیل شده است .

سر زاویه یاب : این قسمت از بدنه اصلی ، نقاله ، تراز و دو پیچ قفل کننده نقاله روی بدنه و یک مهره قفل کننده خط کش روی نقاله تشکیل شده است .

نقاله از یک صفحه نیم دایره ای تشکیل شده که از صفر تا ۱۸۰ درجه و در دو جهت ( موافق و مخالف عقربه های ساعت ) درجه بندی شده است . و هر تقسیم آن یک درجه است .

این صفحه در داخل بدنه اصلی قابل دوران است . با سوار کردن خط کش مدرج روی نقاله زاویه سنج ۳ تکه ، یک زاویه سنج به دست می آید که از آن در اندازه گیری و کنترل زوایا تا دقت ۱ درجه استفاده می شود .

سر مرگز یاب : سرمرکز یاب از یک قطعه شیار دار V شکل و مهره ثابت کننده خط کش تشکیل شده است .

با سوار کردن خط کش مدرج روی سر مرکز یاب و قفل کردن آن به وسیله مهره ، خط کش در امتداد نیمساز شیار V شکل قرار می گیرد .
