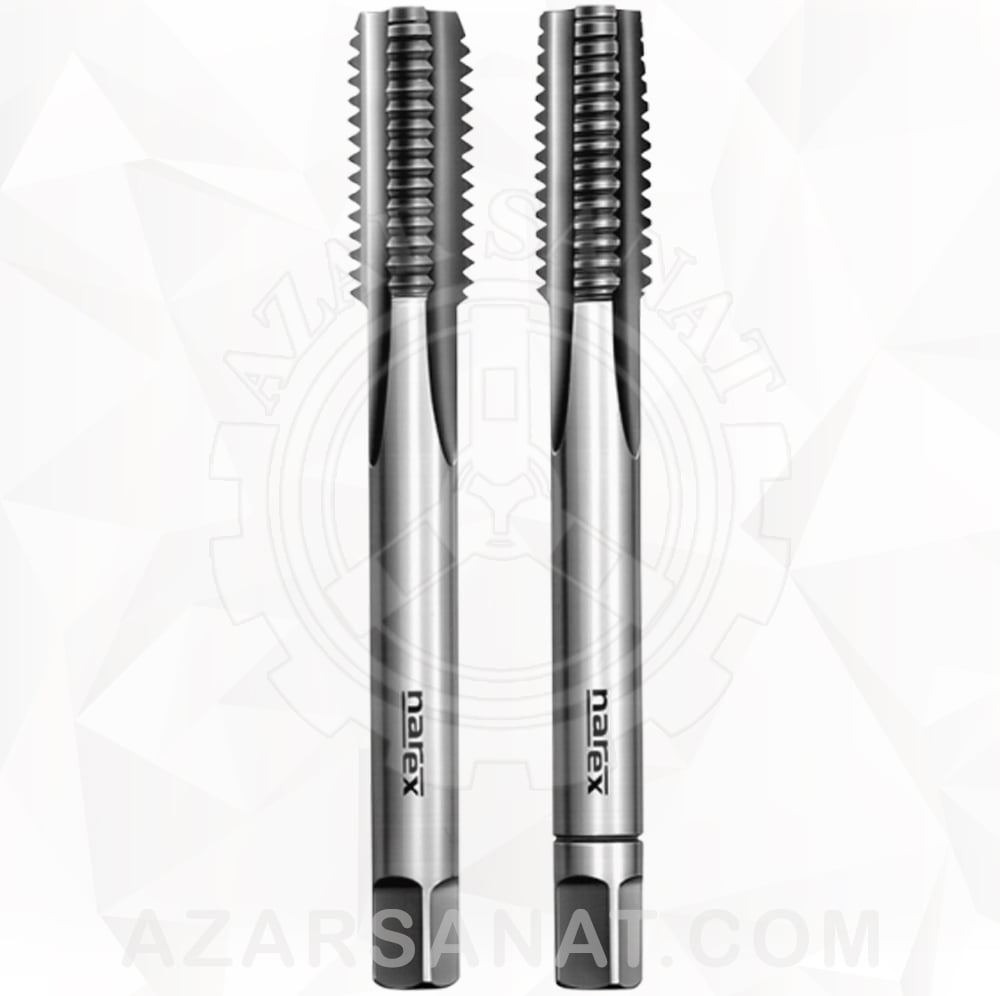

کاربرد قلاویز دستی دنده ریز میلیمتری نارکس چک
کد کالا | D1 | گام | تلرانس | l1 | l2 | d2 | a |
300M5x0.5 | M5 | 0.5 | 6H | 50 | 10 | 6 | 4.9 |
300M6x0.5 | M6 | 0.5 | 6H | 56 | 11 | 6 | 4.9 |
300M6x0.75 | M6 | 0.75 | 6H | 56 | 11 | 6 | 4.9 |
300M7x0.75 | M7 | 0.75 | 6H | 56 | 11 | 6 | 4.9 |
300M8x0.5 | M8 | 0.5 | 6H | 56 | 14 | 6 | 4.9 |
300M8x0.75 | M8 | 0.75 | 6H | 56 | 14 | 6 | 4.9 |
300M8x1 | M8 | 1 | 6H | 63 | 18 | 6 | 4.9 |
300M9x0.75 | M9 | 0.75 | 6H | 56 | 14 | 7 | 5.5 |
300M9x1 | M9 | 1 | 6H | 63 | 18 | 7 | 5.5 |
300M10x0.75 | M10 | 0.75 | 6H | 63 | 18 | 7 | 5.5 |
300M10x1 | M10 | 1 | 6H | 63 | 18 | 7 | 5.5 |
300M10x1.25 | M10 | 1.25 | 6H | 70 | 20 | 7 | 5.5 |
300M11x1 | M11 | 1 | 6H | 63 | 18 | 8 | 6.2 |
300M12x1 | M12 | 1 | 6H | 70 | 18 | 9 | 7 |
300M12x1.25 | M12 | 1.25 | 6H | 70 | 20 | 9 | 7 |
300M12x1.5 | M12 | 1.5 | 6H | 70 | 20 | 9 | 7 |
300M14x1 | M14 | 1 | 6H | 70 | 18 | 11 | 9 |
300M14x1.25 | M14 | 1.25 | 6H | 70 | 20 | 11 | 9 |
300M14x1.5 | M14 | 1.5 | 6H | 70 | 20 | 11 | 9 |
300M16x1 | M16 | 1 | 6H | 70 | 18 | 12 | 9 |
300M16x1.5 | M16 | 1.5 | 6H | 70 | 20 | 12 | 9 |
300M18x1 | M18 | 1 | 6H | 80 | 18 | 14 | 11 |
300M18x2 | M18 | 2 | 6H | 80 | 22 | 14 | 11 |
300M20x1 | M20 | 1 | 6H | 80 | 18 | 16 | 12 |
300M20x1.5 | M20 | 1.5 | 6H | 80 | 22 | 16 | 12 |
300M20x2 | M20 | 2 | 6H | 80 | 22 | 16 | 12 |
300M22x1.5 | M22 | 1.5 | 6H | 80 | 22 | 18 | 14.5 |
300M22x2 | M22 | 2 | 6H | 80 | 22 | 18 | 14.5 |
300M24x1 | M24 | 1 | 6H | 90 | 18 | 18 | 14.5 |
300M24x1.5 | M24 | 1.5 | 6H | 90 | 22 | 18 | 14.5 |
300M24x2 | M24 | 2 | 6H | 90 | 22 | 18 | 14.5 |
300M26x1.5 | M26 | 1.5 | 6H | 90 | 22 | 18 | 14.5 |
300M28x1.5 | M28 | 1.5 | 6H | 90 | 22 | 20 | 16 |
300M30x1 | M30 | 1 | 6H | 90 | 18 | 20 | 18 |
300M30x1.5 | M30 | 1.5 | 6H | 90 | 22 | 22 | 18 |
300M30x2 | M30 | 2 | 6H | 90 | 22 | 22 | 18 |
300M32x1.5 | M32 | 1.5 | 6H | 90 | 22 | 22 | 18 |
300M33x1.5 | M33 | 1.5 | 6H | 100 | 25 | 25 | 20 |
300M33x2 | M33 | 2 | 6H | 100 | 25 | 25 | 20 |
300M34x1.5 | M34 | 1.5 | 6H | 100 | 25 | 28 | 22 |
300M35x1.5 | M35 | 1.5 | 6H | 100 | 25 | 28 | 22 |
300M36x1.5 | M36 | 1.5 | 6H | 100 | 25 | 28 | 22 |
300M36x2 | M36 | 2 | 6H | 125 | 30 | 28 | 22 |
300M36x3 | M36 | 3 | 6H | 125 | 36 | 28 | 22 |
300M38x1.5 | M38 | 1.5 | 6H | 100 | 25 | 28 | 22 |
300M39x2 | M39 | 2 | 6H | 125 | 30 | 32 | 24 |
300M40x1.5 | M40 | 1.5 | 6H | 110 | 25 | 32 | 24 |
300M40x2 | M40 | 2 | 6H | 125 | 30 | 32 | 24 |
300M40x3 | M40 | 3 | 6H | 125 | 36 | 32 | 24 |
300M42x1.5 | M42 | 1.5 | 6H | 110 | 25 | 32 | 24 |
300M42x2 | M42 | 2 | 6H | 125 | 30 | 32 | 24 |
300M45x1.5 | M45 | 1.5 | 6H | 110 | 25 | 36 | 29 |
300M45x2 | M45 | 2 | 6H | 110 | 30 | 36 | 29 |
300M48x2 | M48 | 2 | 6H | 140 | 30 | 36 | 29 |
300M48x3 | M48 | 3 | 6H | 140 | 36 | 36 | 29 |
300M50x1.5 | M50 | 1.5 | 6H | 140 | 25 | 36 | 29 |
300M50x3 | M50 | 3 | 6H | 140 | 40 | 40 | 29 |
جنس قطعه کار | نوع حفره | سرعت برش | روغن روانکاوی | نوع استفاده |
آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | امکان استفاده |
آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | امکان استفاده |
آلیاژهای مس (تراشه کوتاه) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
آلیاژهای مس (تراشه کوتاه) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد خوش تراش تا 800 (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد خوش تراش تا 800 (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
چدن خاکستری | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
چدن خاکستری | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد ساده تا ۵۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد ساده تا ۵۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد ساده تا 8۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد ساده تا 8۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
چدن گرافیت و چدن قیمتی | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
چدن گرافیت و چدن قیمتی | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد سازه ای و فولادهای مقاوم در برابر حرارت تا 800 ( N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد سازه ای و فولادهای مقاوم در برابر حرارت تا 800 ( N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد سازه تا ۵۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
فولاد سازه تا ۵۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
