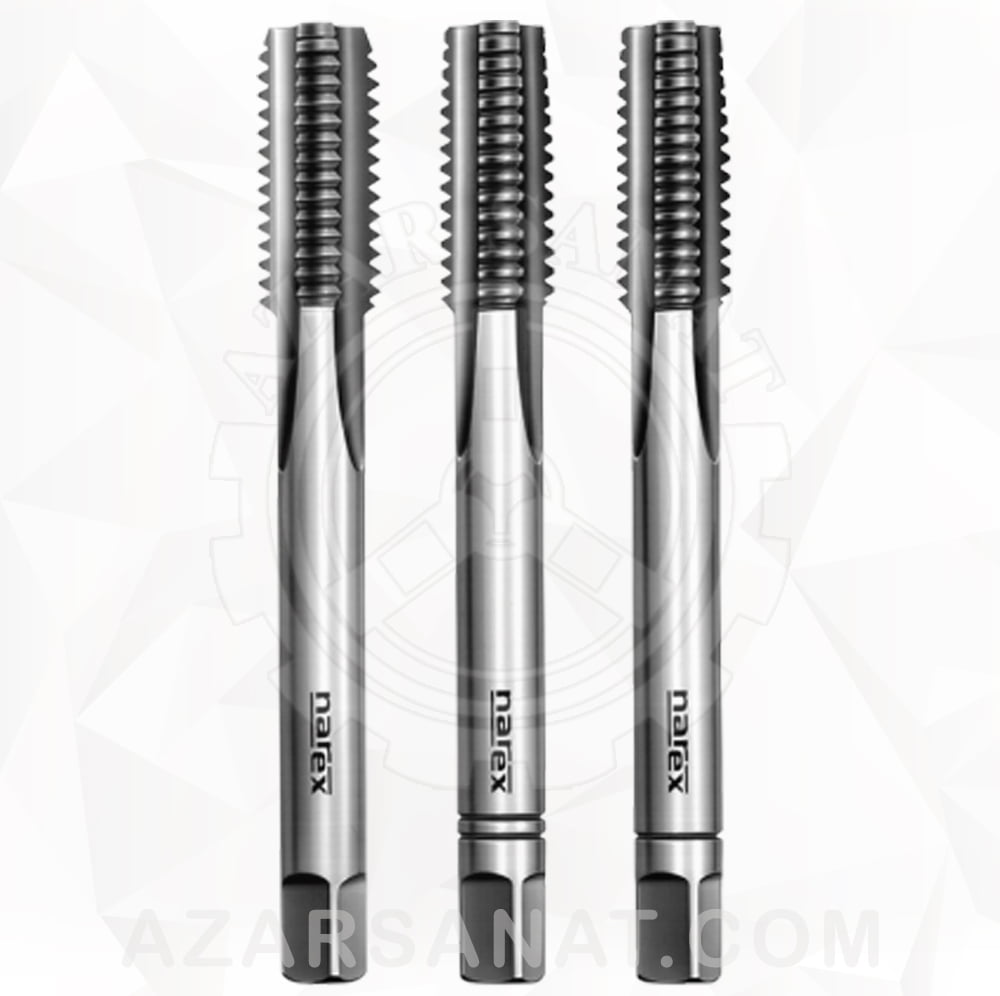

قلاویز دستی میلیمتری نارکس چک
قلاویز دستی میلیمتری نارکس چک DIN 352 مناسب برای فولاد های ساختمانی، فولادهای ساده فولاد، فولادهای برش آزاد، فولاد های ساختمانی و فولادهای مقاوم در برابر گرما، چدن خاکستری، چدنی اسفروئیدی و چدنی، آلیاژهای آلومینیوم، آلیاژهای مس کم کربن.
| کد کالا | D1 | گام | تلرانس | l1 | l2 | d2 | a |
| 200M3x0.5 | M3 | 0.5 | 6H | 40 | 9 | 3.5 | 2.7 |
| 200M4x0.7 | M4 | 0.7 | 6H | 45 | 12 | 4.5 | 3.4 |
| 200M5x0.8 | M5 | 0.8 | 6H | 50 | 13 | 6 | 4.9 |
| 200M6x1 | M6 | 1 | 6H | 56 | 15 | 6 | 4.9 |
| 200M8x1.25 | M8 | 1.25 | 6H | 63 | 18 | 6 | 4.9 |
| 200M10x1.5 | M10 | 1.5 | 6H | 70 | 20 | 7 | 5.5 |
| 200M12x1.75 | M12 | 1.75 | 6H | 75 | 23 | 9 | 7 |
| 200M14x2 | M14 | 2 | 6H | 80 | 25 | 11 | 9 |
| 200M16x2 | M16 | 2 | 6H | 80 | 25 | 12 | 9 |
| 200M18x2.5 | M18 | 2.5 | 6H | 95 | 30 | 14 | 11 |
| 200M20x2.5 | M20 | 2.5 | 6H | 95 | 30 | 16 | 12 |
| 200M22x2.5 | M22 | 2.5 | 6H | 100 | 34 | 18 | 14.5 |
| 200M24x3 | M24 | 3 | 6H | 110 | 34 | 18 | 14.5 |
| 200M27x3 | M27 | 3 | 6H | 110 | 34 | 20 | 16 |
| 200M30x3.5 | M30 | 3.5 | 6H | 125 | 40 | 22 | 18 |
| 200M33x3.5 | M33 | 3.5 | 6H | 125 | 40 | 25 | 20 |
| 200M36x4 | M36 | 4 | 6H | 150 | 50 | 28 | 22 |
| 200M42x4.5 | M42 | 4.5 | 6H | 150 | 56 | 32 | 24 |
| 200M48x5 | M48 | 5 | 6H | 180 | 65 | 36 | 29 |
| جنس قطعه کار | نوع حفره | سرعت برش | روغن روانکاوی | نوع استفاده |
| قلاویزکاری آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | امکان استفاده |
| قلاویزکاری آلیاژ آلومینیوم کمتر از ۱۰٪ سیلیکون | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | امکان استفاده |
| قلاویزکاری آلیاژهای مس (تراشه کوتاه) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری آلیاژهای مس (تراشه کوتاه) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد خوش تراش تا 800 (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد خوش تراش تا 800 (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری چدن خاکستری | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری چدن خاکستری | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد ساده تا ۵۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد ساده تا ۵۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| فولاد ساده تا 8۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد ساده تا 8۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری چدن گرافیت و چدن قیمتی | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری چدن گرافیت و چدن قیمتی | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد سازه ای و فولادهای مقاوم در برابر حرارت تا 800 ( N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد سازه ای و فولادهای مقاوم در برابر حرارت تا 800 ( N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد سازه تا ۵۰۰ (N/mm2) | حفره ته باز (طول کارگیر L>1،5xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
| قلاویزکاری فولاد سازه تا ۵۰۰ (N/mm2) | حفره ته بسته (طول کارگیر L<2xd1) | ۳-۵ | برش روغن / امولسیون | جهت استفاده توصیه می شود |
