گیره فولادی ابزار سازی زاویه سینوسی گروز هند

این وسیله از فولاد منتخب و یکپارچه ساخته شده و کاملا تا ۵۵ – ۶۰ راکول سخت شده و حرارت دیده اند و به لولاى دقیق صفحه پایینى
متصل شده اند. تمام سطوح گیره به دقت سنگ خورده اند تا بهترین دقت به دست آید

براى فرآیندهاى تولید که نیازمند بالاترین استاندارد و دقت کلمپ کردن در زاویه هاى مطلوب هستند، بسیار مفید مى باشند. گام هاى کوچک زاویه اى ( ۵ میلیمتری ) ، اجازه مى دهند زاویه های بسیار کوچک به آسانى با استفاده ازگیج بلوک (راپرتر) تنظیم شوند.

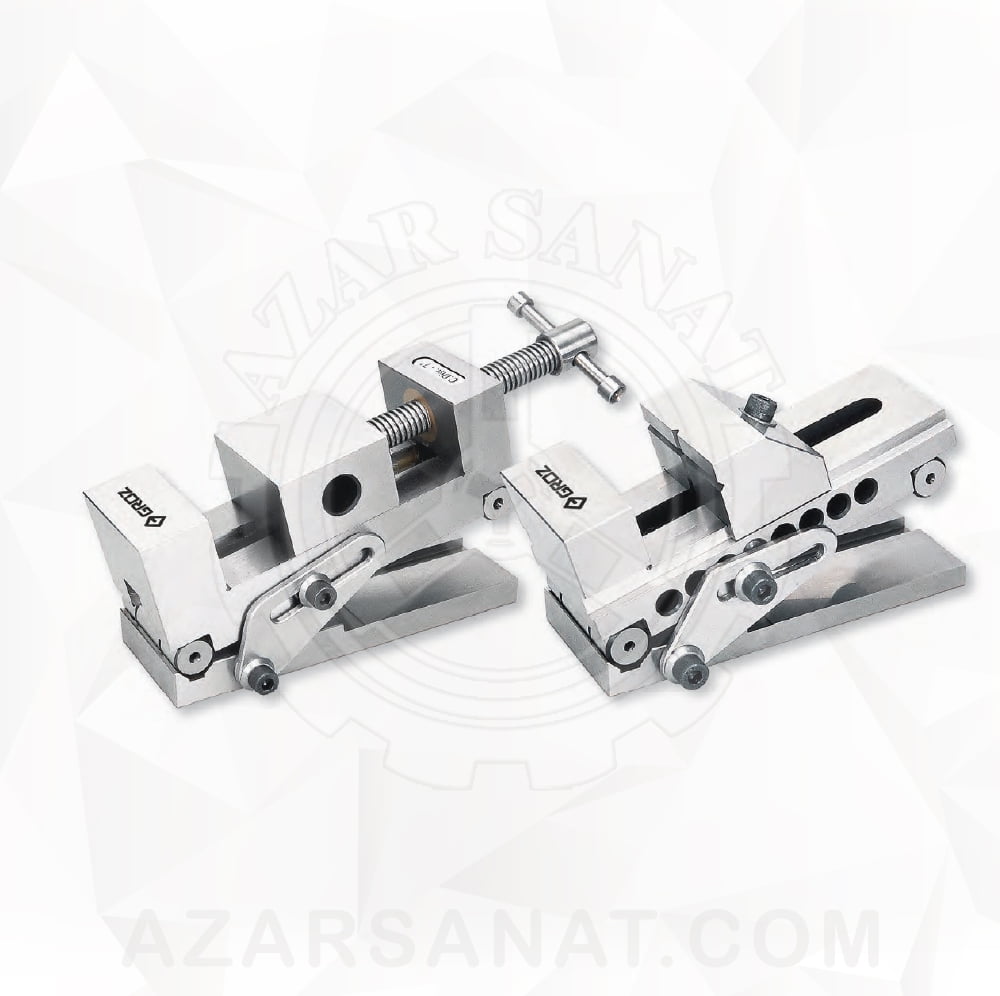

دو نوع از این محصول موجود است:

نوع پیچ دار

نوع پین دار (بدون پیچ)

تعیین کردن ارتفاع گیج بلوک (h) راپرتر مورد استفاده: h = D x sin a

که در اینجا D مربوط به سطح A مى باشد. h = D x sin a + 5mm

که مربوط به سطح B مى باشد.

مثال: براى تعیین کردن ارتفاع راپورتر براى زاویه ۱۰ درجه D=150 mm :

h= sin 10 x 150= 26.04 mm

پس براى تنظیم یک زاویه 10 درجه ، به راپورترى با ارتفاع 26.04 میلى متر نیاز است.

گیره سینوسى براى دریل کردن یک سوراخ زاویه دار روى یک چرخ ماشین استفاده مى شود.

استفاده از گیج بلوك (راپرتر) : 1 . گیره سینوسى را به سمت بالا بچرخانید 2 . راپورتر را بین سطح A لولاى موجود در سر گیره قرار مى دهیم 3 . پیچ را به عقب مى چرخانیم تا گیره سینوسى روى راپورترنشسته شود و به خوبى قفل شود. 4 . در زمان تنظیم زاویه هاى بسیار کوچک ، راپورتر مناسب را روى سطح B که 5 میلىمتر از A پایین تر است، قرار دهید.
