اندازه گير تلسکوپی (داخل سنچ تلسکوپی )
يکی ديگر از وسايل انتقال اندازه ، که می توان برای انتقال اندازه از روی قطر داخلی استوانه ها، شيارها، شکاف ها از آن بهره گرفت، اندازه گير تلسکوپی است. البته اين وسيله، به دليل ساختاری که دارد، فقط می تواند اندازهٔ سوراخ ها و شيارهای مستقيم را منتقل نمايد. اين وسيله از بازو های متحرک با قطرهای مختلف، که هنگام جمع شدن به صورت تلسکوپی عمل می کند، فنرمارپيچ، دستهٔ آج دار، پيچ قفل و بدنه تشکيل شده است
برای استفاده از اين وسيله، ابتدا فک ها را جمع نموده و اندازه گير را قفل می کنيم. سپس آن را در داخل قطعهٔ کار می بريم و قفل را باز می کنيم تا سندان ها بر ديوارهٔ کار مماس شوند. پيچ قفل را محکم می کنيم و اندازه گير را از داخل کار بيرون می آوريم و برای مشخص شدن مقدار اندازه، آن را به داخل وسايل اندازه گيری هدايت می کنيم. يادآوری می شود اين وسيله در سری های ميلی متری واينچی ساخته می شود
اندازه گير سوراخ : اين وسيله مخصوص انتقال اندازهٔ سوراخ های دايره ای شکل است. اندازه گير سوراخ از دسته، بدنه، پينسرمخروطی و فشنگی که با سطح کار مماس می شود تشکيل شده است
برای استفاده از آن لازم است ابتدا با چرخاندن دستهٔ آج دار قطر آن را کم تر از مقدار سوراخ قطعهٔ کار تنظيم، سپس آن را به داخل قطعه کار هدايت نموده و با چرخاندن دستهٔ آج دار سطوح فشنگی اندازه گيری با کار تماس پيدا کرده، در همين حالت اندازه گير را از داخل سوراخ کار بيرون کشيده و به روی وسيلهٔ اندازه گيری هدايت می نماييم.
ردیف | مشخصات کالا | سایز | کدکالا | قیمت |

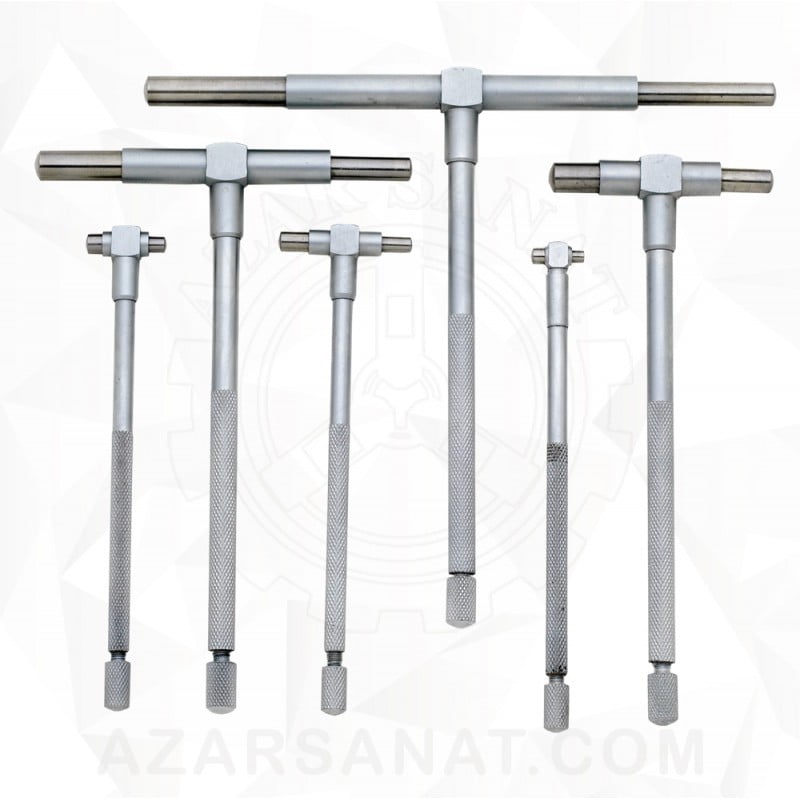

1 | میکرومترداخل سنج تلسکوپی ۶ عددی (کامل) | 8-150 | 487-86-9 |
|
