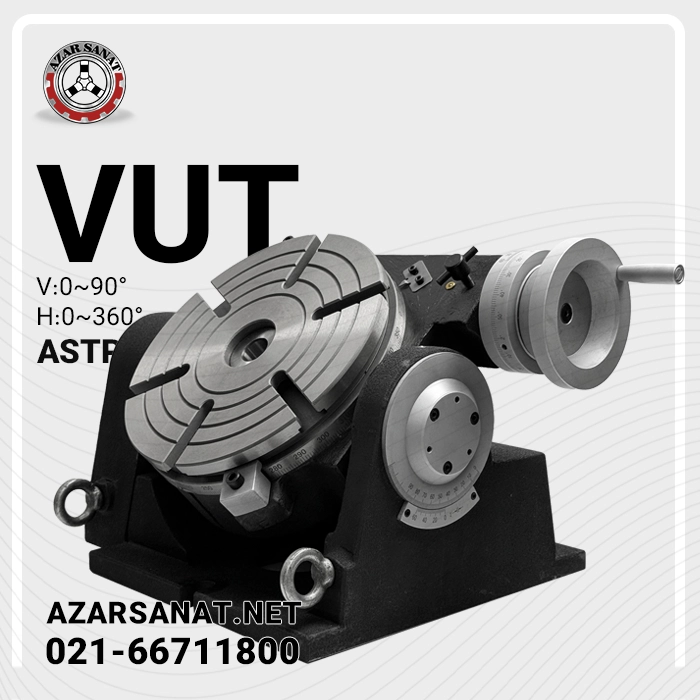

صفحه گردان سینوسی VUT قابل چرخش عمودی افقی ASTPOWER
محدوده قیمت: 116,400,000 تومان تا 267,500,000 تومان
صفحه گردان دقیق VUT برند ای اس تی پاور
ASTPOWER VUT TILTING ROTARY TABLES
قابل چرخش عمودی ۰ تا ۹۰ و افقی ۰ تا ۳۶۰ درجه
قطر : 75 ~ 1250 میلی متر
دنباله مورس : MT2, MT3, MT4
اطلاعات بیشتر در توضیحات محصول
صفحه گردان سینوسی سری VUT برند ASTPOWER محصولی حرفهای برای عملیات دقیق ماشینکاری است که امکان چرخش افقی ۳۶۰ درجه و چرخش عمودی ۹۰ درجه را فراهم میکند. این صفحه گردان، انتخابی ایدهآل برای سوراخکاری زاویهدار، فرزکاری دقیق، تقسیمبندی قطعات و ماشینکاری قالبهای پیچیده است.
| ابعاد/مدل | AST-VUT-150 | AST-VUT-200 | AST-VUT-250 | AST-VUT-320 | AST-VUT-400 |
|---|---|---|---|---|---|
| A | 255 | 296 | 310 | 380 | 500 |
| B | 172 | 213 | 252 | 322 | 400 |
| C | 168 | 186 | 235 | 252 | 306 |
| D | 150 | 200 | 250 | 320 | 400 |
| E | 11 | 14 | 14 | 16 | 16 |
| F | 138 | 175.5 | 199 | 241 | 295 |
| H | 100 | 120 | 140 | 175 | 217 |
| L | 160 | 180 | 205 | 255 | 320 |
| M | MT2 | MT3 | MT3 | MT4 | MT4 |
| P | 40 | 40 | 40 | 40 | 50 |
| D | F25 | 30 | 30 | 40 | 40 |
| H | 6 | 6 | 6 | 10 | 10 |
| مدل | قطر صفحه (میلیمتر) | مورس مرکزی | عرض شیار T (میلیمتر) | مدول چرخ دنده | عرض کلید مکانیابی (میلیمتر) | زاویه مجاور شیار T | نسبت انتقال | تقسیمات صفحه | زاویه عمودی | دقت ورنیه (دقیقه) | حداقل حرکت ورنیه افقی | حداقل حرکت عمودی | وزن خالص (کیلوگرم) | وزن ناخالص (کیلوگرم) | تحمل بار افقی (کیلوگرم) | تحمل بار عمودی (کیلوگرم) | ابعاد کلی (میلیمتر) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AST-VUT-150 | 150 | MT2 | 14 | 1 | 16 | 90° | 1:90 | 360° | 0–90° | 2′ | 20″ | 2′ | 19 | 21 | 100 | 50 | 340×250×185 |
| AST-VUT-200 | 200 | MT3 | 14 | 1.5 | 16 | 90° | 1:90 | 360° | 0–90° | 1′ | 10″ | 2′ | 38 | 41 | 150 | 75 | 400×300×240 |
| AST-VUT-250 | 250 | MT3 | 14 | 1.5 | 18 | 60° | 1:120 | 360° | 0–90° | 1′ | 10″ | 2′ | 80 | 93 | 200 | 100 | 550×430×330 |
ویژگیهای برجسته
- چرخش دوبل (افقی و عمودی): قابلیت Tilt تا ۹۰° برای عملیات زاویهدار.
- ساختار مستحکم: از چدن مقاوم صنعتی با دقت بالای ماشینکاری.
- دقت تقسیم بالا: دقت ریزتقسیم 1 دقیقه قوسی و حداقل حرکت عمودی 2 دقیقه.
- تنوع سایز صفحه: از قطر 150 تا 400 میلیمتر برای انواع دستگاههای فرز و CNC.
- ظرفیت بار بالا: تا 200 کیلوگرم به صورت افقی و 100 کیلوگرم به صورت عمودی (بسته به مدل).
- مناسب برای قالبسازی، ابزارسازی، ساخت قطعات دقیق و کارگاههای حرفهای.
ساختار و جنس
بدنه از چدن داکتیل با مقاومت بسیار بالا در برابر فشار و ارتعاش ساخته شده و تمام سطوح عملکردی بهصورت دقیق سنگزنی شدهاند. این ویژگیها موجب کاهش خطا و افزایش طول عمر دستگاه در شرایط کارگاهی میشود.
دقت و تقسیمبندی
با دقت ورنیه 1 دقیقه قوسی و حداقل حرکت عمودی 2 دقیقه، این دستگاه در پروژههایی که به دقت فوقالعاده نیاز دارند مانند ساخت قالبهای تزریق، قطعات هوافضا و ابزارهای پزشکی ایدهآل است.
کاربری گسترده
• قالبسازی و ابزارسازی: برای ماشینکاری قالبهای پیچیده و قطعات دقیق.
• صنایع فلزی و خودروسازی: مناسب برای سوراخکاری زاویهدار و فرزکاری دقیق.
• کارگاههای CNC: برای تقسیمبندی و عملیات چندمحوره.
ظرفیت و ایمنی
تحمل بار افقی تا 200 کیلوگرم و عمودی تا 100 کیلوگرم (مدل 250) امکان کار با قطعات بزرگ و سنگین را فراهم میکند. قفل مکانیکی دقیق و کلید موقعیتیاب، ایمنی کامل حین عملیات را تضمین میکند.
کاربردها
• فرزکاری زاویهای
• سوراخکاری مورب
• تقسیمبندی دقیق برای دندهزنی و برادهبرداری
• ماشینکاری قالبهای صنعتی و قطعات مهندسی حساس
نماینده رسمی فروش در ایران:
شرکت آذر صنعت به عنوان نماینده انحصاری محصولات AST POWER آماده ارائه مشاوره فنی، فروش و خدمات پس از فروش این دستگاه در ایران است. برای دریافت مشاوره و سفارش، با کارشناسان فروش تماس بگیرید.
| سایز | VUT-150, VUT200, VUT250, VUT320 |
|---|
