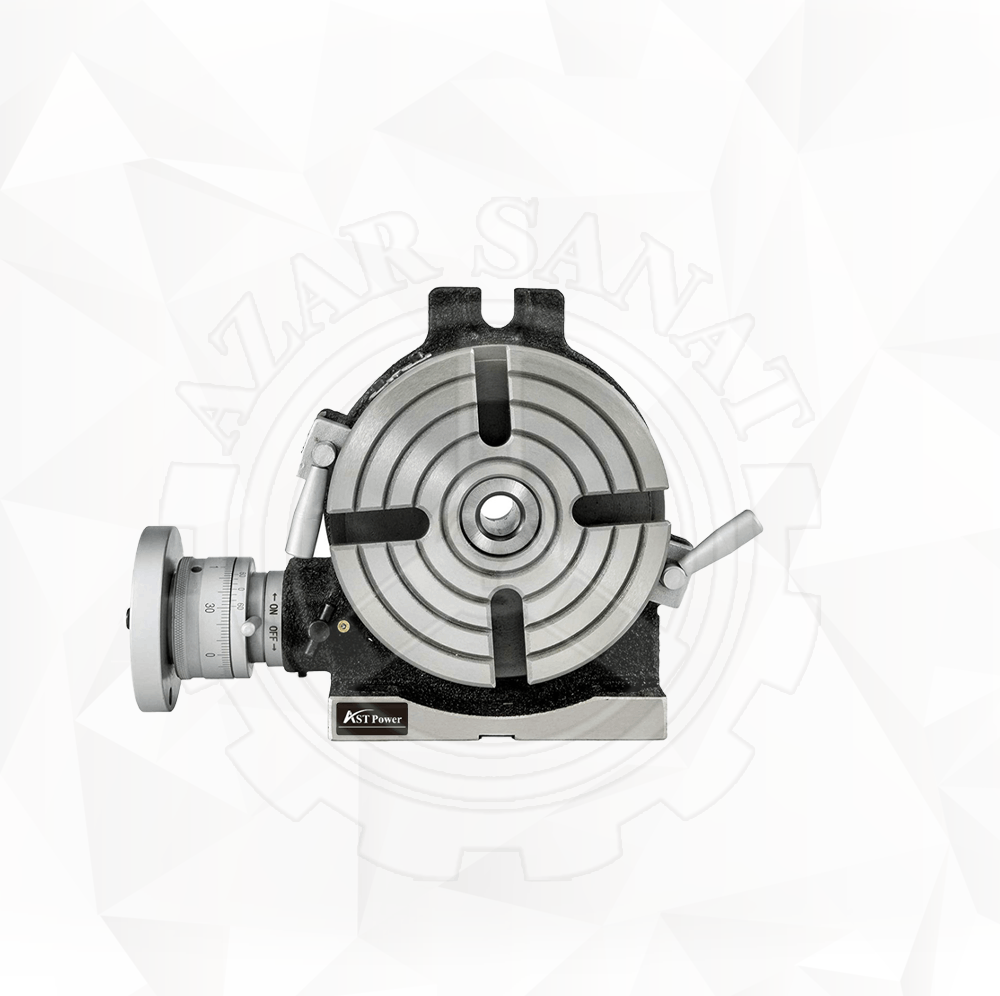

صفحه گردان تیپ ورتکس دقیق مدل HV
این صفحه گردان به گونهای طراحی شده است که امکان انجام عملیات ماشینکاری با ابعاد بالاتر از صفحات گردان افقی را فراهم میکند. پایه میتواند در حالت عمودی استفاده شود که امکان انجام کارهای مرکزی را فراهم میکند.
صفحه گردان برای ایجاد و انجام تراشکاری های خاص و نیز در صنایع فرزکاری بسیار پرکاربرد می باشد. بر روی میز صفحه گردان شیار هایی برای نگهداری ابزار تعبیه شده است که به شکل T استفاده می شوند.
نام دیگر صفحه گردان، میز گردان می باشد و قابلیت چرخش 360 درجه ای را دارد.
همچنین صفحه گردان ها در انواع و مدل های مختلفی ساخته می شوند.
مشخصات | HV3 | HV4 | HV5 | HV6 | HV8 | HV10 | VH12 | HV14 | HV16 | HV20 |
قطر میز | 76.2 ⌀ | 110 ⌀ | 127⌀ | 150⌀ | 200⌀ | 250⌀ | 300⌀ | 350⌀ | 400⌀ | 630⌀ |
مورس سوراخ مرکزی | MT2 | MT2 | MT2 | MT2 | MT3 | MT3 | MT4 | MT4 | MT4 | 200 |
ارتفاع مرکز برای نصب عمودی | 59 | 85.5 | 90 | 100 | 135 | 165 | 195 | 230 | 260 | 400 |
عرض شیار T | 8 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 | |
زاویه مجاور شیار T | 90° | 120° | 120° | 90° | 90° | 60° | 60° | 60° | 60° | 18 |
عرض کلید قفل | 12 | 12 | 12 | 16 | 16 | 16 | 16 | 16 | 18 | 22 |
ماژول در چرخ دنده های حلزونی | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 2 | 2 | 2.5 | 4 |
نسبت دنده کرم دنده | 1:36 | 1:72 | 1:72 | 1:90 | 1:90 | 1:90 | 1:90 | 1:90 | 1:90 | 1:20 |
مدرج بندی میز | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° |
زاویه چرخش میز با یک دور کرم دنده | 10 | 5 | 5 | 4° (1° Per graduation) | 3° | |||||
حداقل مقدار ورنیه | / | / | / | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
دقت ایندکسینگ | / | / | / | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
حداکثر بارگذاری (با میز افقی) | 15 | 40 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 450 |
حداکثر بارگذاری (با میز عمودی) | 10 | 20 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 |
